Criando componentes de parede

Os componentes da parede definem as seções que compõem uma parede padrão. Por exemplo, para indicar que uma parede é composta de pernos, drywall interno, revestimento externo e, em seguida, um material de revestimento, defina um componente para cada um desses itens para ilustrar sua localização. Os componentes da parede podem ser deslocados na parte superior ou inferior da parede, restringidos individualmente em relação à parede, à camada ou, para usuários do Vectorworks Architect, aos níveis do andar. Os componentes podem ser texturizados, criando vistas de seção realistas e vistas renderizadas, bem como estimativas precisas do supply da parede. Se um recurso material é usado para definir um componente, o material normalmente fornece o preenchimento, a textura, os atributos físicos e as informações de construção necessárias para desenhos, apresentações e relatórios. A área e o volume dos componentes da parede podem ser calculados em planilhas; veja Worksheet functions.

A espessura total de uma parede é igual à soma de seus componentes. O preenchimento do componente e o estilo do traço são exibidos apenas na vista Topo/Planta (exceto para as viewports de seção).

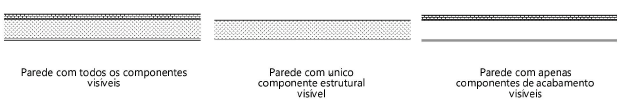

Nos produtos Vectorworks Architect e Landmark, componentes da parede pode ser atribuído a uma classe; isso permite máxima flexibilidade uma vez que as classes de componentes podem ser mostrados ou escondidos em separado a partir da classe parede. Quando um componente está em uma classe invisível, o seu preenchimento e linhas estarão ocultas. Componentes invisível no interior e exterior de uma parede provocam ajustes no preenchimento e nas linhas da parede apenas nos componentes visíveis, fazendo parecer que a parede está mais fina do que a sua largura real. Isso permite que as paredes possam mostrar apenas os seus componentes estruturais, por exemplo. Se todos os componentes estão invisíveis, a parede exibe em sua espessura total, sem componentes. Defina as paredes para exibir apenas os componentes visíveis da paleta Info de Objeto (consulte Propriedades da Parede).

A preferência Ocultar Detalhes podem ser usados para esconder componentes da parede baseado em escala (requer Vectorworks Design Series); veja Escondendo componentes da parede.

Use a ferramenta Conta Gotas para copiar as configurações dos componentes da parede de uma parede para outra (consulte Transferindo Atributos).

● Para definir um componente enquanto uma parede ou estilo de parede está sendo criado, abra a aba Definição da janela de diálogo Preferências da Parede (consulte Desenhando paredes).

● Para definir ou editar os componentes da parede para uma parede existente sem-estilo ou para editar as alturas de topo e base dos componentes de paredes com estilo, selecione a parede e clique em Componentes na paleta Info de Objeto para abrir a janela de diálogo Componentes de Parede.

Para obter uma descrição dos parâmetros na janela de diálogo Preferências da Parede ou na janela de diálogo Componentes de Parede, consulte Preferências Parede Padrão.

2.Abaixo da lista Componentes, clique em Novo para criar um novo componente ou selecione um componente para editar e clique em Editar.

A janela de diálogo Ajustes de Componente de Parede é aberta. Especifique a espessura, nome e parâmetros do componente.

Parâmetro	Descrição
Definições
Nome	Forneça um nome para o componente, que é exibido na lista Componentes na janela de diálogo Preferências da Parede
Função	Especifica uma função para o componente, a ser incluída nas exportações IFC
Classe	Para controlar a aparência e visibilidade, selecione uma classe a partir da lista de classes presentes no projeto ou criar uma nova classe. Selecione <Classe do Objeto> para colocar os atributos do componente na mesma classe como o objeto parede. As texturas de classe de componente de parede são definidas no painel Texturas da janela de diálogo Editar Classe(s) (consulte Aplicando fundos de Renderworks).
Usar material	Usa um recurso material para este componente; selecione um material no Seletor de recursos. Os ajustes de Lambda, Preenchimento e Textura são definidos para os ajustes do material, e os parâmetros Lambda e Preenchimento estão desabilitados.
Lambda	Indica o valor lambda para o componente da parede. O valor lambda participa dos parâmetros de cálculo da análise de energia para o componente da parede. Apesar do Vectorworks Architect ser necessário para realizar uma análise energética; parâmetros relacionados à análise energética podem ser especificados aqui para propósito de informação.
Procurar	Abre a janela de diálogo Procurar Valor Lambda, para especificar o valor lambda. O valor pode ser calculado com base no valor-U ou no valor-R e na espessura do componente; o valor calculado é exibido. Como alternativa, são fornecidos valores lambda para componentes típicos; selecione o elemento do componente com seu valor lambda predefinido. Filtre a lista exibida digitando um termo de filtro; clique em Editar Lista para inserir o valor manualmente.
Espessura	Especifica a espessura do componente ; a espessura de uma parede é a soma de seus componentes. Um componente deve ter uma espessura maior que 0.
Topo do Componente
Relativo à Parede	Define o topo do componente em relação à parte superior da parede
Relativo ao andar (Requer Architect para definir os níveis de andar)	Selecione a referência vertical que determina a parte superior do componente na lista Referência Topo. O valor Alt. Paredes da Camada é definido na camada de projeto (Veja Definindo Propriedades da Camada de Projeto). Opções adicionais são disponíveis para o Vectorworks Architect. O topo da parede pode ser referenciado por um dos níveis do andar definido tanto para o andar da parede como para o andar acima. Selecione o nível na lista Referência Topo. Definindo a Ref. do Topo da parede para um tipo de nível, se a elevação do andar associado mudar, a altura da parede irá mudar automaticamente para acompanhar.
Desloc. Topo	Especifica uma distância de deslocamento adicional para o componente da parte superior da parede
Acompanhar Vértices do Topo	O componente segue os vértices da parede no topo da parede
Base do Componente
Relativo à Parede	Define a base do componente em relação à parte inferior da parede
Relativo ao andar (Requer Architect para definir os níveis de andar)	Selecione a referência vertical que determina a parte inferior do componente na lista Referência da Base. Elevação da Camada é a única opção disponível a menos que o Vectorworks Architect esta instalado. Opções adicionais são disponíveis para o Vectorworks Architect. A base da parede pode ser referenciada por um dos níveis do andar definido tanto para o andar da parede como para o andar abaixo. Definindo a Ref. da Base da parede para um tipo de nível, se a elevação do andar associado mudar, a altura da parede irá mudar automaticamente para acompanhar.
Desloc. Base	Especifica uma distância de deslocamento adicional para o componente a partir da parte inferior da parede
Acompanhar Vértices da Base	O componente segue os vértices da parede na parte inferior da parede
Sempre Auto-Juntar em Modo Junção Fechada	Quando selecionado, os componentes das paredes unidas automaticamente são sempre unidos em uma configuração limitada, mesmo que os componentes tenham o mesmo preenchimento. Quando desmarcada, os componentes das paredes unidas automaticamente são unidos em uma configuração em esquadria, se tiverem o mesmo preenchimento, e em uma configuração limitada, se não tiverem.
Pontos de Atração Prioritária	Define a localização de quaisquer pontos de atração prioritária para o componente. Um ponto de atração prioritária tem prioridade sobre outros pontos de atração ao objeto; adicione pontos de atração prioritária nas laterais dos componentes onde a atração de prioridade é desejável. Por exemplo, ao dimensionar paredes, você pode colocar facilmente a linha de testemunha da dimensão no lado esquerdo de um componente específico. Veja Conceito: Indicadores de Atração.
Lado Esquerdo do Componente/Lado Direito do Componente	Selecione a opção para ativar um local do ponto de atração prioritária em ambos os lados ou nos dois lados do componente
Preenchimento	Especifica a aparência do componente nas vistas de seção. Se o componente usa um material, o preenchimento é definido como o preenchimento do material e os controles são desabilitados. Selecione um estilo de preenchimento ou selecione Estilo de Classe para definir os atributos de preenchimento por classe. Dependendo do Estilo selecionado, selecione uma cor, padrão ou recurso (hachura, imagem, gradiente, ladrilho) para a parede). Use um preenchimento de mosaico com Encaixar em Paredes selecionado para representar o preenchimento de isolamento. Veja Definindo Moisaicos.
Textura	Aplica a textura selecionada à peça selecionada. Se o componente usa um material, a textura é inicialmente definida para a textura do material, mas isso pode ser sobreposto. Textura da Classe define o componente para usar a textura especificada pela classe do componente ; veja Aplicação e mapeamento de texturas. Se Textura for escolhida, essa configuração substituirá a textura da classe de objeto; selecione uma textura no Seletor de recursos.
Traço Esquerda/Traço Direita	Selecione um estilo de caneta ou Estilo de Classe para definir os atributos da caneta por classe. Dependendo do Estilo selecionado, selecione um recurso de cor, padrão ou tipo de linha para a parede.
Espessura	Selecione a espessura da linha; para usar uma espessura personalizada, selecione Definir Espessura na lista de espessuras de linha (veja Atributos de Estilos de Linha)
Tornar todos os atributos por classe	Define todos os atributos de preenchimento, traço e textura por classe, exceto aqueles que vêm de um material
Remover por configurações de classe	Remove todas as configurações de classe para os atributos de preenchimento e caneta; não afeta as definições de materiais com atributos definidos por classe

Depois de clicar em OK, o valor de Espessura Total da parede muda para refletir as mudanças nos componentes. Conforme os componentes são definidos, eles são exibidos na visualização. Clique e arraste um componente na coluna # para alterar sua ordem.
