Definindo Moisaicos

Um mosaico é um conjunto de elementos geométricos 2D que se repetem em todas as direções a partir de um ponto central. Estes elementos geométricos podem receber uma cor ou um preenchimento (mas não um preenchimento de mosaico) e o mosaico também pode receber uma cor de fundo.

1. No Administrador de Recursos, clique em Novo Recurso, Mosaico e clique em Criar. Como alternativa, no Administrador de Recursos, selecione Mosaicos na lista de tipos de recursos na barra de ferramentas e clique em Novo Mosaico.

Parâmetro	Descrição
Nome	Especifica um nome para o recurso de mosaico
Unidades	Permite especificar a unidade de medida do mosaico ao utilizá-lo no desenho: ● Página faz com que o tamanho do mosaico esteja de acordo com as dimensões da página. Depois de inserir, o mosaico será escalado de acordo com o ambiente da página. Isto é útil para objetos de anotação, que devem manter o seu tamanho na página independente da escala da camada. ● Globais define o tamanho do mosaico de acordo com as dimensões globais; seu tamanho varia dependendo da escala da camada.
Rotacionar	Rotaciona o preenchimento mosaico de acordo com o eixo de qualquer parede ou símbolo a que tenha sido aplicado
Na Parede	Ajusta a rotação do mosaico ao eixo do símbolo; selecione Encaixar em Paredes para dimensionar o preenchimento do mosaico para corresponder à espessura de uma parede, componente de parede ou componente de laje. Ative a opção Enquadrar Parede para preenchimentos de isolamento em paredes ou em componentes de paredes ou lajes.
Em Símbolo	Ajusta a rotação do mosaico ao eixo do símbolo
Preenchimento de Fundo	Para usar um Preenchimento de Fundo por trás da geometria do mosaico, marque a opção Preenchimento de Fundo e selecione a cor desejada

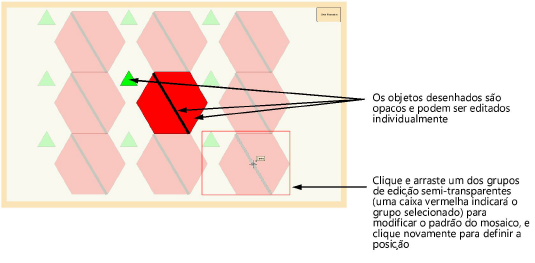

2.Clique em OK para abrir a janela de edição de mosaico. Desenhe a geometria do mosaico utilizando as cores e preenchimentos desejados. Ao criar o objeto, oito repetições semi-transparentes do objeto serão exibidas em torno dele. Você poderá adicionar vários objetos ao padrão.

3.Para ajustar o padrão e o espaçamento do mosaico, clique em uma das repetições e arraste-a; clique novamente para definir a nova posição. Para esconder as repetições durante a edição, clique segurando Ctrl (Macintosh) ou clique com o botão direito (Windows) em uma área vazia da janela de edição e clique em Mostrar Repetições no menu de contexto.

4.Quando você acabar de desenhar o mosaico, clique em Sair do Mosaico. Este recurso é salvo com o nome escolhido.

Mosaicos são salvos nos arquivos de desenho do Vectorworks. Se o arquivo não estiver salvo e o mosaico não for um recurso default, ele será perdido quando você sair do programa.
