Aplicar uma textura a um objeto

2.Selecione o objeto ou objetos a serem texturizados. Se mais de um objeto for selecionado, o recurso de textura se aplica a todos os objetos na seleção. Parâmetros de mapeamento adicionais estão disponíveis para vários objetos selecionados para que a textura seja renderizada perfeitamente.

Embora os objetos arquitetônicos existentes, como paredes e telhados, possam ser texturizados em todos os produtos Vectorworks, um produto Design Series é necessário para criar os objetos.

As texturas da parede cortina são determinadas pelas configurações de quadro e painel e não podem ser definidas na guia Renderizar.

3.Na paleta de atributos, selecione qualquer Estilo de preenchimento diferente de Nenhum (caso contrário, a textura não será renderizada).

4.Clique na guia Renderizar na paleta Informações do objeto e especifique as configurações de renderização.

Parâmetro	Descrição
Modo	Para objetos com componentes texturizáveis, como paredes, telhados e lajes, selecione se deseja aplicar a textura Por objeto ou Por componente. Defina as texturas de parede, telhado e laje por componente para obter a melhor precisão de desenho.
Parte	Alguns objetos podem ter diferentes texturas (incluindo decalques) aplicados a diferentes partes. Objetos de plug-in que não usam peças não podem ser texturizados de forma confiável usando esta configuração. ● Para extrusões, varreduras, lajes, pisos e faces do telhado, aplique texturas na parte superior, inferior e nas laterais. ● Para lajes (é necessário o Vectorworks Design Series), a seleção de Modo determina se as texturas devem ser aplicadas dos componentes da laje ou da laje. Se você selecionar o modo Por componente, as texturas definidas para os componentes da laje também determinam as texturas da laje (consulte Criando componentes da laje). Se você selecionar o modo Por objeto, aplique texturas na parte superior, inferior e nas laterais. ● Para paredes padrão e paredes redondas, a seleção de Modo determina se as texturas devem ser aplicadas dos componentes da parede ou da parede. Se você selecionar o modo Por componente, as texturas definidas para os componentes da parede também determinam as texturas da parede (consulte Criando componentes de parede). Se você selecionar o modo Por objeto, aplique texturas à esquerda, direita, superior, inferior, tampa inicial, tampa final e orifícios. As peças de textura de parede esquerda e direita só podem ser aplicadas a furos de parede ao editar o componente de furo de parede; veja Adicionando um Componente de Abertura 3D em Parede na Definição de um Símbolo. Clique aqui para uma dica de vídeo sobre este tópico (requer acesso à internet). As texturas da parede cortina são determinadas pelas configurações de quadro e painel e não podem ser definidas na guia Renderizar. ● Para objetos de telhado, aplique texturas nas paredes superior, inferior, laterais e águas-furtadas e acessórios de telhado, como fachadas, sótãos e intradorsos. A opção Parte não está disponível para objetos sem partes distintas. ● Para objetos de malha importados do SketchUp ou 3ds (é necessário o Vectorworks Design Series), o modelo importado determina o número de peças de textura para o objeto de malha. Uma lista numrica indica quantas texturas exclusivas são atribuídas às faces de malha importadas; as partes individuais não são nomeadas. A textura ou decalque aplicado a cada peça é exibido entre parênteses ao lado da peça. Para aplicar uma textura ao Geral ou a uma parte, selecione-a e, a seguir, selecione uma textura para aplicar na lista de texturas. Geral indica que a mesma textura se aplica a todas as partes do objeto. As peças que receberam uma textura diferente da exibição Geral acima do divisor e as peças com a mesma textura da exibição Geral abaixo do divisor. Geral não é mais exibido quando todas as partes usam texturas distintas. As partes adicionais não são exibidas ao definir texturas de classe (consulte Conceito: Aplicando texturas por Classe). O extremo inicial de uma parede, se definido para obter sua textura por classe, usa a textura da classe atribuída ao centro da parede.
Reverter para Total	Se uma parte recebeu uma textura, mas ela deve herdar sua textura de Total, selecione a parte e clique em Reverter para Total. A parte será colocada novamente abaixo da divisória e (a partir do Total) será exibido como o nome da textura. Todos os decalques aplicados à peça são removidos.
Adicionar Decalque	Adiciona uma textura de decalque à parte selecionada; veja Criando texturas de decalque
Lista de Textura	Selecione para aplicar um recurso de textura, para aplicar a textura de classe, para não usar textura ou, se aplicável, para reverter para a textura de material padrão do objeto (Design Series obrigatório). Se a textura estiver selecionada, selecione uma textura no Seletor de recursos.
Menu Textura	Clique na seta ao lado da lista de textura para abrir o menu Textura . O recurso de textura ou sombreador usado para criar o recurso pode ser editado aqui, conforme descrito em Editando texturas e shaders de objetos selecionados. Uma hachura de superfície associada também pode ser editada. Antes da edição, o recurso pode ser copiado para preservar os parâmetros do recurso original.
Visualização em miniatura	Mostra uma miniatura da textura selecionada
Tipo de Mapeamento	Selecione como a textura é aplicada ao objeto 3D; veja Tipos de mapa
Redefinir para mapeamento padrão	Remove todas as alterações feitas pela ferramenta Mapeamento de atributos ou na paleta Informações do objeto, restaurando a textura à sua localização, escala e rotação originais
Escala	Determina o tamanho da textura quando projetada no objeto. Por exemplo, um valor 2 dobra o tamanho da projeção da textura. Insira um valor de escala ou use o controle deslizante para alterar a escala.

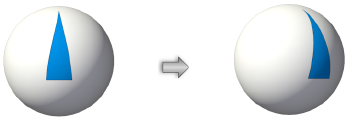

Desloc H	Define a localização inicial da textura horizontalmente

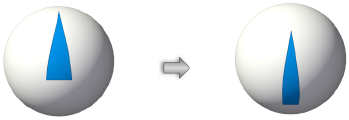

Desloc V	Define a localização inicial da textura verticalmente

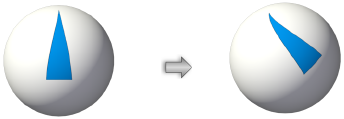

Rotação	Define o ângulo de rotação da textura. Insira um valor de rotação de 0 a 360 graus ou use o controle deslizante para alterar o ângulo de rotação.
Repetir Horizontalmente	Repete a textura na direção horizontal
Repetir Verticalmente	Repete a textura na direção vertical
Inverter Horizontalmente	Inverte a textura horizontalmente, ao longo do eixo vertical
Inverter Verticalmente	Inverte a textura verticalmente, ao longo do eixo horizontal

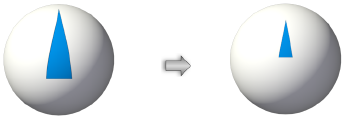

Raio	Para os tipos de mapa de esfera e cilindro, define o raio da textura; o raio padrão é o mesmo que o raio do objeto 3D. Aumentar esse valor reduz o tamanho da textura no objeto.
Seguir Borda Mais Longa	Alinha o eixo U da textura com a borda longa de uma face, para um mapeamento mais simples quando o tipo de mapa de plano automático é selecionado. Quando desmarcada, a textura é alinhada horizontalmente no espaço do objeto.
Usar Z Global para Origem	Define a origem Z da textura para ser relativa à origem Z mundial, ao invés do espaço do objeto. Isso permite a aplicação de textura perfeita em várias camadas para todos os tipos de mapeamento. Vários objetos com este parâmetro ativado são renderizados perfeitamente ao longo do eixo Z.
Alinhar Mapeam. Selecionados	Para os tipos de mapa plano, cilindro e esfera, alinha o mapeamento de textura de vários objetos selecionados, dando-lhes a aparência de uma textura compartilhada. Vários objetos com este parâmetro ativado usam os parâmetros de mapeamento do primeiro objeto selecionado, e a textura aparece contínua em todos os objetos selecionados. O mapeamento compartilhado depende dos objetos atualmente selecionados e pode mudar com uma seleção diferente de objetos. Este parâmetro não está disponível para planos de alinhamento automático, perímetro ou tipos de mapa de telhado.
Suavização de Malhas	Defina a preferência de suavização de malha para o (s) objeto (s) selecionado (s) como Nenhum, Usar preferência de documento, Ângulo de vinco personalizado ou Importado. Se Ângulo de dobra personalizado for selecionado, especifique o Ângulo de dobra desejado. Objetos de malha importados do SketchUp ou 3ds são automaticamente definidos como Importados para preservar os dados normais da superfície do arquivo importado original. As normais suaves importadas podem ser desabilitadas e editadas selecionando uma opção de suavização de malha diferente, mas os dados normais suaves importados são excluídos se a malha for editada. Esta configuração substitui a configuração de suavização de malha de preferência do documento apenas para os objetos selecionados. Para definir a preferência do documento para suavização de malha, consulte Preferências do Documento: Aba Visualização. Este parâmetro está disponível para edição de renderizações OpenGL nos produtos Vectorworks Design Series.
Atualizar	Atualiza a exibição do desenho

Você também pode aplicar uma textura do Gerenciador de recursos. No Administrador de Recursos, clique com o botão direito do mouse no recurso e selecione Aplicar no menu contextual. Como alternativa, dê um duplo clique no recurso ou arraste o recurso para um objeto para aplicá-lo. Para editar o mapeamento, use a paleta Informações do objeto ou a ferramenta Mapeamento de atributo .
