Criando componentes do telhado

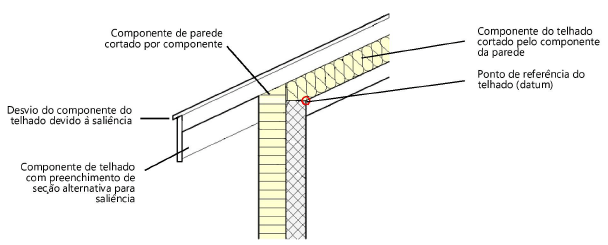

Os componentes do telhado definem as seções que compõem um telhado. Por exemplo, para indicar que um telhado é composto de teto de placa de gesso, estrutura de madeira, isolamento e telhas de asfalto, defina um componente para cada um desses itens para ilustrar sua localização. Os componentes do telhado podem ser deslocados das bordas das paredes (telhados contornados automaticamente) ou da borda do telhado (telhados manuais). Sua aparência pode ser especificada para vistas de secção transversal, especialmente onde elas se cruzam com as paredes. Eles podem ser texturizados, criando vistas de secção realistas e vistas de traço, bem como estimativas precisas do supply do telhado. Se um recurso material é usado para definir um componente, o material normalmente fornece o preenchimento, a textura, os atributos físicos e as informações de construção necessárias para desenhos, apresentações e relatórios. A área e o volume dos componentes do telhado (menos os furos cortados) podem ser calculados nas planilhas; veja Worksheet functions).

A espessura total de um telhado é igual à soma de seus componentes. O preenchimento do componente e o estilo do traço são exibidos apenas nas viewports de secção.

Os Níveis de detalhes em camadas de projeto podem ser usados para mostrar ou esconder os componentes do telhado com base na escala; vejaEscondendo componentes do telhado .

Use a ferramenta Conta Gotas para copiar as configurações dos componentes de telhado de uma laje para outra (ver Transferindo Atributos).

● Para definir um componente enquanto um telhado ou estilo de telhado está sendo criado, abra a aba Definições da janela de diálogo Preferências do telhado.

● Para definir ou editar os componentes de telhado para um telhado sem estilo existente, selecione o telhado e clique em Componentes na paleta Info de Objeto para abrir a janela de diálogo Componentes do Telhado.

Para obter uma descrição dos parâmetros na janela de diálogo Preferências do telhado ou na janela de diálogo Componentes do telhado, ver Telhado.

2.Abaixo da lista Componentes, clique em Novo para criar um novo componente ou selecione um componente para editar e clique em Editar.

A janela de diálogo Ajuste de Componentes de Telhado é aberta. Especifique o nome do componente, espessura, deslocamento da borda e aparência nas vistas de secção e vistas de traço.

Parâmetro	Descrição
Definições
Nome	Forneça um nome para o componente, que é exibido na lista Componentes na janela de diálogo Preferências do Telhado
Função	Especifica uma função para o componente, a ser incluída nas exportações IFC
Classe	Para controlar a aparência e visibilidade, selecione uma classe para cada parte da lista de classes presentes no desenho, ou crie uma nova classe. Selecione <Classe do Objeto> para colocar os atributos do componente na mesma classe que o objeto de telhado. As texturas de classe de componente de telhado são definidas no painel Texturas da janela de diálogo Editar Classe(s) (consulte Aplicando fundos de Renderworks).
Usar material	Usa um recurso material para este componente; selecione um material no Seletor de Recursos. As configurações Lambda, Preenchimento de Secção e Textura são definidas para as configurações do material e os parâmetros Lambda e Preenchimento de Secção estão desabilitados.
Lambda	Indica o valor lambda para o componente do telhado. O valor lambda participa dos parâmetros de cálculo da análise de energia para o componente do telhado. Vectorworks Architect é necessário para conduzir uma análise de energia; no entanto, os parâmetros relacionados com a energia pode ser especificado aqui para fins informativos.
Procurar	Abre a janela de diálogo Pesquisar Valor Lambda, para especificar o valor lambda. O valor pode ser calculado com base no valor-U ou no valor-R e na espessura do componente; o valor calculado é exibido. Como alternativa, são fornecidos valores lambda para componentes típicos; selecione o elemento do componente com seu valor lambda predefinido. Filtre a lista exibida digitando um termo de filtro; clique em Editar Lista para inserir o valor manualmente.
Espessura	Especifica a espessura do componente; a espessura de um telhado é a soma de seus componentes. Um componente deve ter uma espessura maior que 0 (zero).
Condição de Borda	O método de compensar o componente da borda do telhado depende se o telhado é um telhado contornado automaticamente, associado a um conjunto de paredes ou se um telhado é contornado manualmente (independentemente das paredes). A condição da borda de cada componente é exibida na lista de componentes na aba Definição da janela de diálogo Preferências do Telhado.
Contorno	Quando o telhado está associado a uma parede, vincula a borda do componente à borda do telhado ou à linha de eixo do telhado ou à face interna ou externa da parede, face externa do componente da parede interna, face interna do componente da parede externa ou face interna/face externa/centro do componente da parede designado como núcleo do componente
Ponto de Mudança de Preenchimento Secção	Para componentes contornados da Borda do Telhado ou da Linha Eixo do Telhado, define um ponto de transição para exibir um preenchimento de secção diferente para o componente; especifique os atributos de preenchimento em Preenchimento Alternativo de Secção
Modificação	Determina se o componente do telhado recorta a parede ou se a parede recorta o componente do telhado
Contorno Manual	Quando o componente do telhado não está associado a um conjunto de paredes, a borda do telhado pode ir até a saliência (borda do telhado) ou parar na linha inclinada (linha do eixo do telhado)
Deslocamento Contorno	Especifica o deslocamento do componente da borda do telhado
Preenchimento de Secção	Especifica a aparência do componente nas vistas de secção. Se o componente usar um material, o preenchimento será definido como o preenchimento do material e os controles serão desabilitados. Selecione um estilo de preenchimento ou Estilo de Classe para definir os atributos de preenchimento por classe. Dependendo do Estilo selecionado, selecione uma cor, padrão ou recurso de preenchimento (hachura, imagem, gradiente, mosaico). Use um preenchimento de mosaico com Encaixar em Paredes selecionado para representar o preenchimento de isolamento. VejaDefinindo Moisaicos .
Preenchimento Alternativo de Secção	Quando o componente do telhado está vinculado à Borda do Telhado ou à Linha Eixo Telhado, especifica a aparência do componente nas vistas de secção após o ponto de mudança
Traço em Secção	Especifica a aparência do componente nas vistas de secção. Selecione um estilo de traço ou Estilo de Classe para definir os atributos de traço por classe. Dependendo do Estilo selecionado, selecione um recurso de cor, padrão ou tipo de linha.
Espessura	Selecione a espessura da linha; para usar uma espessura personalizada, selecione Definir Espessura na lista de espessura de linha (consulte Atributos de Estilos de Linha)
Textura	Aplica a textura selecionada ao componente. Se o componente usar um material, a textura será inicialmente definida para a textura do material, mas isso pode ser sobreposto. Textura da Classe define o componente para usar a textura especificada pela classe do componente; vejaAplicação e mapeamento de texturas . Se Textura for escolhida, essa configuração substituirá a textura da classe de objeto; selecione uma textura no Seletor de Recursos.
Definir Todos os Atributos pela Classe	Define todos os atributos de preenchimento, traço e textura por classe, exceto aqueles que vêm de um material
Desativar Atributos pela Classe	Remove todas as configurações de classe para atributos de preenchimento, traço e textura; não afeta as definições de material com atributos definidos por classe

O valor de Espessura Total do telhado muda para ser determinado por seus componentes. Conforme os componentes são definidos, eles são exibidos na visualização. Clique e arraste um componente na coluna # para alterar sua ordem. Determine qual componente é o componente de referência clicando na coluna Datum. Defina o datum no topo ou na base do componente.
