Ferramenta Gerar Telhado

Shift-clique para selecionar múltiplas paredes. Se o prédio tiver um anexo, como uma garagem, que terá uma estrutura de telhado diferente, então, com a tecla Shift pressionada, desselecione as paredes desejadas.

Quando o objeto do telhado é baseado em paredes, as paredes são automaticamente associadas ao teto ao determinar a exibição do componente.

A janela Criar Telhado aparece. Insira os critérios desejados para criar o objeto telhado. Os parâmetros são ilustrados nos diagramas do telhado. Certos parâmetros default são sugeridos baseados nos parâmetros de telhado selecionados.

Parâmetro	Descrição
Perfil do Beiral	Selecione a borda do telhado ● Quadrado: forro inclinado, bordas de sofito ● Vertical: fáscia vertical, bordas de intradorso angular ● Horizontal: sem fáscia, bordas de intradorso horizontais ● Duplo: forro vertical, bordas de sofito horizontal
(1) Vertical	Cria um beiral com perfil vertical, paralelo à face da parede.
(2) Horizontal	Cria um beiral com perfil horizontal, paralelo ao plano de chão.
(3) Espessura	Espesso do perfil do telhado. quando a face do telhado é com estilo, esse parâmetro não está disponível, pois os componentes determinam a espessura
(4) Encaixe do Apoio	Especifica até onde a parede de apoio irá seccionar na horizontal a espessura do telhado.
(5) Inclinação	Especifica a inclinação do telhado como um ângulo ou como uma proporção altura:comprimento; clique Calcular para um cálculo automático baseado na Altura do Apoio, Altura do Beiral e Balanço do Beiral.
(6) Altura do Apoio	Esta é a altura Z da parede sobre a qual o telhado estará apoiado; clique Calcular para um cálculo automático baseado na inclinação do telhado, altura do beiral e balanço do beiral.
(7) Altura do Beiral	Especifica qual a altura da parte mais baixa (borda) do beiral do telhado; clique na Calculadora para realizar um cálculo automático baseado na inclinação, altura do apoio e balanço do beiral.
(8) Balanço do Beiral	Especifica a distância que o telhado ultrapassa a parede de apoio; clique na Calculadora para realizar o cálculo automático baseado na inclinação, altura do apoio e altura do beiral.
Corte do Furo	Selecione o tipo de corte de furo padrão para recortes de telhado feitos com objetos 2D (não se aplica a furos associados a trapeiras e claraboias). ● Vertical: As arestas de recorte são perpendiculares ao plano da camada ativa. ● Espalhado: A borda inferior de um recorte é perpendicular ao plano da camada ativa, e a borda superior de um recorte é paralela ao plano da camada ativa. ● Quadrado: As bordas do recorte são perpendiculares à superfície do telhado. Depois que o telhado é criado, você pode ajustar a configuração de corte de furo para cada face do objeto do telhado; veja Editando Parâmetros de Objetos de Telhados Básicos.
Camada	Designa o objeto telhado a uma classe. Por padrão, o telhado é criado na camada de projeto ativa. Para criar o telhado em uma camada diferente, selecione uma camada existente na lista ou selecione Nova Camada para criar uma nova camada.
Classe	Designa o objeto telhado a uma classe. A classe de telhado padrão, Telhado-Princ, está disponível como uma opção e se é selecionada, é criada no arquivo, caso não exista. Alternativamente, selecione Nova Classe para criar uma nova classe.
Estilo	Selecione um estilo de telhado ou abra a caixa de diálogo Preferências do telhado para criar ou editar um estilo de telhado. VejaUsando estilos de telhado .
Converter para Sem Estilo	Converte uma água de telhado estilizada em Sem Estilo
Preferências do Telhado	Abre a janela de diálogo Preferências do telhado; veja Telhado
Criar Acessórios (requer Architect)	Adiciona um sótão, intradorso, ou fáscia ao objeto telhado; vejaAdicionando acessórios do telhado
Reter Objetos Originais	Mantém o(s) objeto(s) de referência para criação do telhado no desenho.

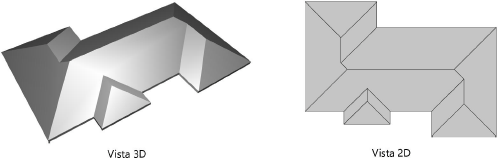

O Vectorworks criará um telhado de várias águas sobre as paredes selecionadas usando os parâmetros definidos. O telhado pode ser alterado para um fechamento ou fechamento com beiral; vejaRemodelando Águas de Telhado .
