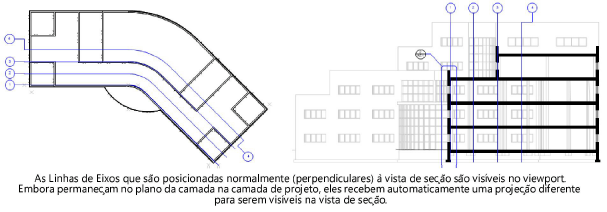

Visibilidade da grade estrutural em viewportsVisibilidade da grade estrutural em viewportsAs Linhas de Eixos podem se tornar visíveis em qualquer viewport. Para viewports de elevação, viewports de seção vertical e viewports de detalhes que são criados a partir de vistas de elevação, apenas as Linhas de Eixos posicionadas perpendiculares ou normais à vista podem ser exibidas. Em uma viewport recortada, apenas as Linhas de Eixos que estão contidas ou em interseção ao recorte do viewport são exibidas; os extremos da Linha de Eixos se ajustam conforme necessário para ficarem visíveis dentro do recorte.
Exemplares de Linhas de Eixos estão sujeitas às regras usuais de classe e visibilidade de camada; ver Conceito: Visibilidade dos elementos de desenho.
As Linhas de Eixos exibidas em viewports são consideradas exemplares da definição de grade na camada de projeto. A definição da Linha de Eixos estabelece a localização/eixo e extensão geral da Linha de Eixos, bem como os atributos gráficos padrão e, opcionalmente, o estilo da Linha de Eixos. No entanto, como as Linhas de Eixos em viewports são exemplares que podem ser visualizados de forma independente da Linha de Eixos, sua visibilidade e aparência podem ser alteradas para se adequar aos diversos requisitos de exibição em cada viewport. Sua projeção pode ser diferente da definição, dependendo do tipo de viewport. As alterações nas Linhas de Eixos em um viewport não têm efeito na definição da Linha de Eixos na camada de projeto.
A localização e a rotação de uma Linha de Eixos são definidas pela definição da Linha de Eixos e não podem ser alteradas nas anotações do viewport, embora os pontos de controle possam ser movidos para alterar os traços conforme necessário para serem exibidos adequadamente no viewport. Da mesma forma, o Rótulo da Linha de Eixos é definido pela definição da Linha de Eixos e não pode ser editado no viewport.
Quando a vista ou projeção de um viewport contendo exemplares de Linhas de Eixos são alterados, as Linhas de Eixos exibidas no viewport são redesenhadas, retendo o máximo possível das modificações do usuário.
Para editar os exemplares das Linhas de Eixos em um viewport:
1. Clique-direito no recurso e selecione Editar no menu contextual.
2.No modo de edição de objeto, selecione os exemplares ou sequência da Linha de Eixos para editar e faça qualquer um dos seguintes procedimentos para criar a aparência necessária, usando os mesmos métodos das definições de Linha de Eixos; veja Edição de linhas e sequências de Eixos, Editando o caminho de uma Linha de Eixos, Grade, Editando o layout da bolha da Linha de Eixos , e Sequenciando Grade de Cotas:
● Atribua os exemplares de Linhas de Eixos à uma classe diferente.
● Mude o estilo do exemplar da Linha de Eixos.
● Edite os atributos gráficos da Linha de Eixos e da linha do ombro.
● Adicione uma nota ao exemplar da Linha de Eixos.
● Adicione ou remova os cotovelos nos ombros.
● Altere quais extremidades exibem a bolha.
● Edite o layout da bolha e mude o fator de escala.
● Apague um exemplar da Linha de Eixos na vista do viewport; para restaurar as Linhas de Eixos removidas à uma vista de viewport ou para controlar a visibilidade de uma Linha de Eixos em múltiplos viewports, consulte Linhas de Eixos em viewports.
● Altere o recorte do viewport para reposicionar vários extremos da Linha de Eixos de uma vez.
● Adicionar e editar cotas.
A paleta Informações do objeto para um exemplar da Linha de Eixos selecionado nas anotações de viewport exibe apenas as operações que podem ser concluídas para um exemplar da Linha de Eixos.
Essas edições ajudam a criar a exibição necessária em um viewport, mas não afetam a definição da Linha de Eixos na camada de projeto ou a exibição das Linhas de Eixos em outros viewports.
~~~~~~~~~~~~~~~~~~~~~~~~~
