Sequenciando Grade de CotasSequenciando Grade de Cotas|
Comando |
Caminho |
|
Sequência de Grade de Cotas |
Menu contextual |
As Linhas de Eixos em uma sequência de grade podem ser dimensionadas na camada de projeto ou nas anotações de um viewport. A sequência de grade em um viewport pode ser feita em cotas sem afetar o objeto de definição de Linha de Eixos colocado na camada de projeto.
Para inserir cotas em uma sequência de grade:
1. Fazer um dos seguintes:
● Para inserir cotas em uma sequência da grade em um viewport, clique com o botão direito no viewport e selecione Editar Anotações no menu contextual para entrar no modo de edição de objeto.
● Para inserir cotas em uma sequência de grade em uma camada de projeto, pule para a etapa 2.
2.Clique com o botão direito em uma Linha de Eixos de uma sequência de grade a inserir cotas e selecione Sequência de Grade de Cotas no menu contextual.

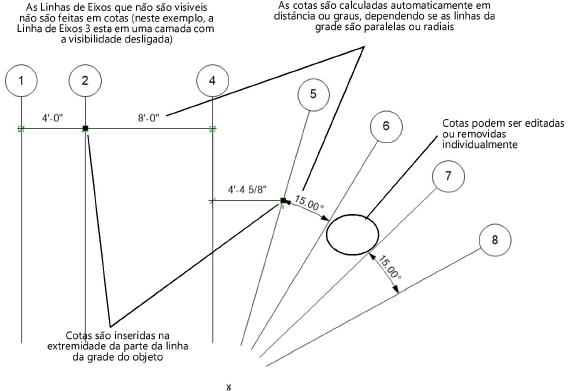

O local onde você clica com o botão direito na Linha de Eixos determina em qual extremidade das linhas as cotas são inseridas. Cotas são adicionadas às extremidades das Linhas de Eixos mais próximas de onde você clicou com o botão direito.
Cotas são adicionadas às Linhas de Eixos visíveis na sequência de grade.
Cotas podem ser manualmente editadas ou removidas individualmente, em ambas as camadas de projeto e em anotações de viewport.
As dimensões que são adicionadas na camada de projeto e mantidas visíveis em viewports não podem ser editadas nas anotações da viewport. O fluxo de trabalho recomendado é desligar a visibilidade das cotas na camada de projeto antes de criar viewports e, a seguir, fazer cotas na sequência da grade nas anotações da viewport para manter a capacidade de edição.
As cotas que são adicionadas nas camadas do projeto são associadas às linhas da grade. Para Linhas de Eixos paralelas, você pode editar a distância da cota para mover a Linha de Eixos.
~~~~~~~~~~~~~~~~~~~~~~~~~
