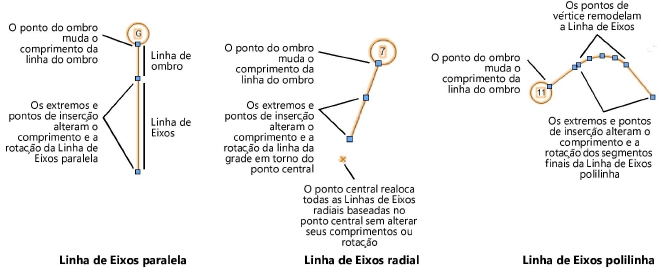

Editando o caminho de uma Linha de EixosEditando o caminho de uma Linha de EixosO caminho de uma Linha de Eixos existente pode ser editado clicando e movendo os pontos de controle que definem o comprimento e rotação da Linha de Eixos, o comprimento da linha de ombro e, opcionalmente, a posição do cotovelo do ombro. O comprimento da linha do ombro também pode ser editado na Paleta Informações de Objeto, junto com outros parâmetros da Linha de Eixos; ver Propriedades da Linha de Eixos. Para editar o layout gráfico e o texto na bolha da grade, consulte Editando o layout da bolha da Linha de Eixos .
As linhas de ombro são sempre colineares/tangentes ao final da Linha de Eixos.

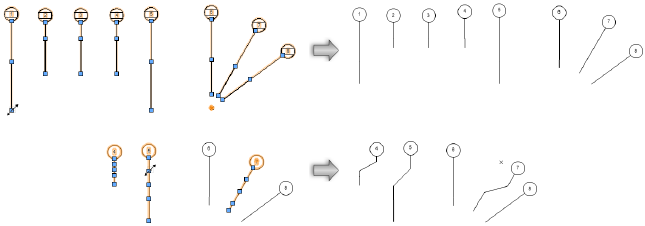

Você pode editar manualmente os caminhos de várias Linhas de Eixos de uma só vez quando o modo Escala Interativa Múltipla da ferramenta de Seleção estiver selecionado. Todas as Linhas de Eixos selecionadas respondem da mesma maneira às edições, mesmo se as Linhas de Eixos não forem idênticas e não estejam na mesma sequência.
~~~~~~~~~~~~~~~~~~~~~~~~~
