Grades estruturais

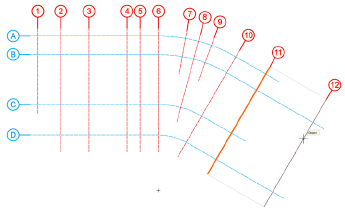

A ferramenta de Linha de Eixos cria uma grade de linhas de referência que podem ser utilizadas para alinhamento adequado de colunas, paredes, e outro elementos de desenho. As grades estruturais consistem em uma ou mais sequências de grade. As sequências de grade, por sua vez, consistem em várias Linhas de Eixos individuais que usam o mesmo sistema de rótulo. Linhas de Eixos podem ser retas ou baseadas em uma forma de polilinha aberta. Elas podem ser inseridas individualmente em qualquer posição necessária, mas as opções de posicionamento torna mais fácil inseri-las paralelas ou perpendiculares a outras linhas, ou em um formato radial.

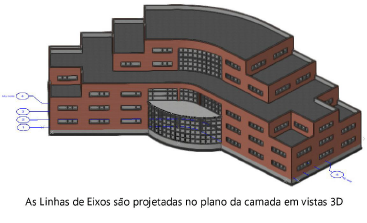

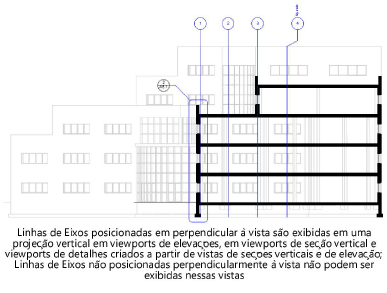

Linhas de Eixos são objetos planos que são sempre inseridos no plano da camada de uma camada de projeto. São visíveis em vista Topo/Planta. Em vistas 3D, são exibidas projetadas no plano da camada em que são desenhadas. Você também pode tornar as Linhas de Eixos visíveis dentro dos viewports. Para viewports de elevações, viewports de seção vertical e viewports de detalhes criadas a partir de vistas de elevação, apenas as Linhas de Eixos que são perpendiculares (normais) à vista podem ser exibidas. A aparência das Linhas de Eixos pode ser personalizada dentro de cada viewport conforme necessário, sem afetar o objeto de definição da Linha de Eixos na camada de projeto; ver Visibilidade da grade estrutural em viewports.

As Linhas de Eixos também podem ser exportadas em um formato compatível com IFC. Consulte Exporting IFC data for structural grids para obter informações sobre como as Linhas de Eixos e sequências de grade são exportadas para IFC e como organizá-las no arquivo para exportação adequada.

~~~~~~~~~~~~~~~~~~~~~~~~~

Inserindo Linhas de Eixos

Criando uma sequência de grade

Incrementos do rótulo de grade

Edição de linhas e sequências de Eixos

Sequenciando Grade de Cotas
