Definir diferentes visibilidades para classes e camadas individuais em um desenho pode facilitar a adição, seleção, ajuste e edição de objetos e o estabelecimento da aparência desejada nas viewports e na Mensagem. Existem várias maneiras de controlar a visibilidade, dependendo de suas necessidades, incluindo a definição de visibilidades globais para o desenho e a visibilidade de classes e camadas específicas.

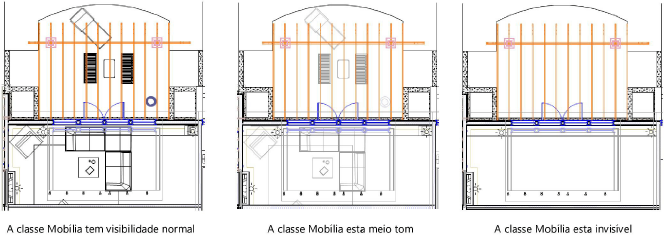

Objetos que estão na classe ativa e na camada ativa sempre têm visibilidade normal, independentemente das configurações de visibilidade. Para objetos que estão em uma classe e / ou camada inativa, a visibilidade é controlada pela configuração de visibilidade inferior. Por exemplo, se um objeto estiver na classe ativa e, portanto, tiver visibilidade normal, mas estiver em uma camada inativa configurada para meio tom, o objeto ficará acinzentado. (Veja Organizando o Desenho para uma discussão de classes e camadas como os blocos de construção nos quais estruturar um desenho.)
O nível de meio tom para camadas e classes em meio tom pode ser ajustado para Imprimindo um Arquivo.
● Os comandos Opções de Classe e Opções de Camada permitem estabelecer visibilidades globais para as classes inativas e camadas de projeto no desenho. À medida que você muda entre classes e camadas, a classe ativa e a camada ativa sempre são exibidas normalmente. Todas as outras classes e camadas são exibidas e podem ser atraídas ou modificadas (ou não atraídas ou modificadas) de acordo com os comandos de opções de classe e camada.
Essas configurações globais estabelecem as visibilidades máximas para o desenho. Classes e camadas inativas individuais não podem ser configuradas para um nível mais alto de visibilidade com as colunas Visibilidade ou Visibilidade do que a configuração das opções de classe/camada permite, embora possam ser definidas como nível de visibilidade (como invisível ou meio tom).
● As colunas Visibilidade aparecem na janela de diálogo Organização, na paleta Navegação (necessário o Vectorworks Design Series) e em outros locais no Vectorworks. Eles fornecem listas de classes e camadas no desenho, que podem ser definidas individualmente como totalmente visíveis, invisíveis ou meio tom.
● A ferramenta Visibilidade (necessário o Design Series) pode ser usada para definir as visibilidades de classes e camadas específicas ou para fazer alterações globais nas visibilidades de classe e camada. Em vez de definir a visibilidade diretamente para a classe ou camada em si, como nas colunas Visibilidade, a ferramenta Visibilidade define as visibilidades para as classes e camadas dos objetos clicados no desenho.
As colunas Visibilidade e a ferramenta Visibilidade podem ser usadas para definir visibilidades de classe e camada para a área de desenho e viewports; As colunas Visibilidade também podem ser usadas para definir visibilidades para vistas salvas.
|
Alteração de visibilidade |
Método |
Descrição |
|
Definir visibilidades globais para classes inativas e camadas de projeto |
Selecione os comandos Opções de Classe e Opções de Camada para definir a visibilidade principal de todas as camadas inativas na área de desenho |
Definindo visibilidade global com opções de classe e camada de projeto |
|
Ative/desative rapidamente classes ou camadas globalmente |
Use as preferências da ferramenta Visibilidade e dê um duplo clique na operação; use a paleta Navegação (necessário o Vectorworks Design Series) |
A visibilidade global muda com a ferramenta Visibilidade; A Janela de diálogo Navegação |
|
Alterar a visibilidade da classe ou camada individual de um objeto clicado na área de desenho ou na janela de exibição |
Use os modos da ferramenta Visibilidade na barra de Visualização |
A visibilidade das camadas ou classes mudam usando a ferramenta Visibilidade |
|
Definir a visibilidade de classes/camadas individuais na área de desenho |
Use as colunas Visibilidade na janela de diálogo Organização Detalhes e em outros locais |
A visibilidade da camada ou classe é alterada na área de desenho usando colunas de visibilidade |
|
Definir a visibilidade de classes/camadas individuais em viewports e vistas salvas |
Use as colunas Visibilidade na janela de diálogo Organização Visibilidades e em outros locais |
~~~~~~~~~~~~~~~~~~~~~~~~~
