Na vista 3D e quando o plano da tela não for o plano ativo, os objetos planos como círculos, retângulos, retângulos arredondados, ovais, arcos, polilinhas, polígonos, linhas e curvas NURBS podem ser extrudados imediatamente após a criação quando o modo Empurra/Puxa estiver ativo para essa ferramenta na barra de Ferramentas.
O modo Empurra/Puxa e o status ativo do modo Combinar Empurra/Puxa se aplicam para todas estas ferramentas planas; se o modo estiver ativado para uma das ferramentas, estará ativado para todas.
|
Modo |
Descrição |
|
Empurra/Puxa |
Permite que muitos objetos planos possam ser imediatamente extrudados após a criação |
|
Combinar Empurra/Puxa (disponível no modo Empurra/Puxa |
Quando a forma a ser extrudada estiver desenhada sobre a face de um objeto sólido, combine os dois objetos em uma simples adição ou subtração sólida; Quando este submodo estiver desativado, a nova extrusão segue sendo um objeto separado, e o objeto sólido já existente segue sem alterações. De forma diferente, quando este modo estiver desativado, pressione e segure a tecla Option (Mac) ou Alt (Windows) para completar a operação combinar empurra/puxa. |

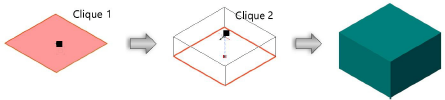

Para extrudar um objeto plano:
1. Crie o objeto plano com o modo Empurra/Puxa ativo.
2.Se necessário, mantendo o objeto selecionado, mude a vista para a vista 3D, na qual o plano da tela não é o plano ativo.
3.Com o objeto plano ainda selecionado, clique, mova o cursor e então clique novamente para criar a extrusão.
O modo Empurra/Puxa dos objetos planos entra em operação logo após a criação do objeto. O objeto pode ser extrudado depois com a ferramenta Empurra/Puxa; veja Direct modeling with the Push/Pull tool. Em alguns casos pode ser impossível de sair do modo Empurra/Puxa, como quando se cria vários objetos planos um após o outro.
A altura de extrusão pode ser alterada com a ferramenta Remodelagem (ver Reshaping extruded objects and solid primitives), ou modificada na paleta Informações de Objeto.

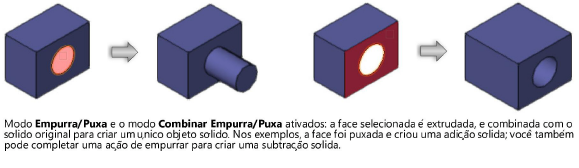

Os objetos planos depositados sobre a face de um sólido podem ser usados para criar novas faces a extrudar, e opcionalmente serem combinados com o sólido existente para criar um único objeto sólido. Os objetos planos podem ser usados para criar novas faces para modelar com ações empurra/puxa das seguintes maneiras:
● O próprio objeto plano pode ser extrudado.
● O objeto plano pode ser usado para excluir uma área de extrusão, e a face em volta do objeto pode ser extrudada.
● A extrusão da face selecionada pode ser combinada com o sólido existente para criar uma adição sólida ou uma subtração sólida.
As ações empurra/puxa afetam a face selecionada do objeto sólido, mas não atravessam o sólido existente inteiro. Acesse Interações com objetos sólidos para saber outros modos de adicionar ou subtrair a partir de sólidos.

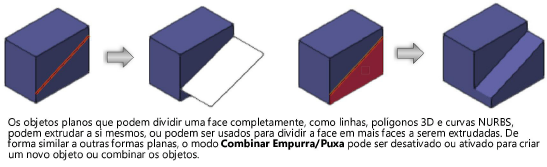

● Os objetos planos podem dividir completamente uma face para definir faces adicionais para ações empurra/puxa.
A face do objeto sólido que não aparece completamente dividida pelo objeto plano não pode ser extrudada usando o modo Empurra/Puxa; no entanto, o objeto plano pode ser extrudado. As faces não planas não podem ser extrudadas.
Para extrudar um objeto plano sobre a face de um objeto sólido:
1. Clique na ferramenta adequada para criar o objeto plano necessário, ative o modo Empurra/Puxa, e ative o modo Combinar Empurra/Puxa se necessário.
2.Com o cursor sobre o objeto sólido existente, o plano de trabalho automático indica uma superfície plana apropriada.
3.Crie o objeto plano.
4.Com o objeto ainda selecionado, realce o objeto ou face a ser extrudada e dê duplo clique para criar a extrusão.
~~~~~~~~~~~~~~~~~~~~~~~~~
