Aplicando Hachuras Associativas

Aplique hachuras para objetos específicos usando, tanto a paleta de Atributos como o Administrador de Recursos.

Aplicando uma Hachura a partir da Paleta de Atributos

1. Selecione o(s) objeto(s) e em seguida clique em Hachura na lista de preenchimentos da paleta Atributos.

Se nenhuma hachura tiver sido definida no documento e nenhum conteúdo default estiver disponível, você será solicitado a adicionar uma definição padrão de hachura.

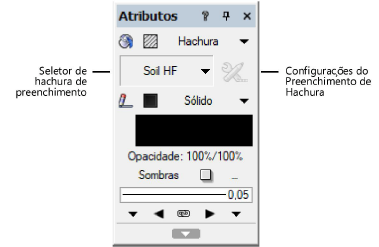

2.Para mudar para uma hachura diferente, clique no seletor Preenchimento de Hachura. No Seletor de Recursos, dê um duplo clique em uma hachura diferente para aplicá-la.

3.Para personalizar o preenchimento de hachura para o(s) objeto(s) selecionado(s), clique no botão Configurações de Preenchimento de Hachura.

Parâmetro	Descrição
Lista de Hachuras	Clique no seletor de hachura. No Seletor de Recursos, clique duas vezes em uma hachura diferente para aplicá-la.
Usar Mapeamento Local	Selecione para ativar a entrada nos campos de mapeamento, para personalizar o preenchimento para este objeto; desmarque para retornar ao mapeamento de preenchimento padrão. A ferramenta Mapeamento de Atributos é uma maneira alternativa de criar um mapeamento local; se o preenchimento de um objeto for editado com a ferramenta Mapeamento de Atributos, as alterações serão refletidas nessa janela de diálogo. O oposto também é verdadeiro, edições realizadas nesta janela de diálogo são refletidas na posição, tamanho e rotação do mapeamento no objeto. Por padrão, um preenchimento de hachura não rotaciona com o objeto preenchido; selecione Usar Mapeamento Local para manter a orientação do preenchimento em relação ao objeto.
Deslocamento X/Y	Indica as coordenadas (nas unidades atuais do documento) do ponto inicial do preenchimento em relação ao centro da caixa de contorno da seleção atual
Comprimento I/J	Especifica a distância na direção I/J de um único exemplar do preenchimento (nas unidades atuais do documento). Para manter a proporção do preenchimento quando um comprimento é alterado, clique no botão do link; o outro valor do comprimento muda automaticamente.
Rotação	Especifica o ângulo do preenchimento
Inversão Horizontal/Vertical	Inverte a orientação de preenchimento horizontalmente, verticalmente, ou ambas
Preview	Clique para pré-visualizar as configurações atuais sobre o objeto selecionado

Selecionando uma Hachura a Partir do Administrador de Recursos

2.No Administrador de Recursos, clique com o botão direito do mouse no recurso e selecione Aplicar no menu contextual. Como alternativa, dê um duplo clique no recurso ou arraste o recurso para um objeto para aplicá-lo.
