As definições de hachuras são usadas tanto pelas hachuras associativas como pelas estáticas. Uma definição de hachura é uma repetição de linhas em diferentes direções a partir de um ponto inicial. O padrão é definido através da informação da posição de início da linha (Ponto Inicial), onde ele para (Fator de Tracejado), onde irá iniciar a Repetição deste traço (Repetição) e a distância entre a linha e sua repetição paralela (Deslocamento), este padrão é então repetido em todas as direções); o padrão é repetido em todas as direções.
Um padrão de hachura pode consistir de diversos níveis (ou camadas), de padrões de linhas. Cada nível é definido individualmente para criar a hachura completa. (As Camadas de Hachuras são chamadas de Níveis de Hachuras para distingui-las das camadas de desenho.)
Uma nova hachura pode ser criada através da edição de uma hachura existente; Veja Editando Hachuras.
Para criar um novo padrão de hachura:
No Administrador de Recursos, clique em Novo Recurso, selecione Hachura e clique em Criar. Como alternativa, no Administrador de Recursos, selecione Hachuras na lista de tipos de recursos na barra de ferramentas e clique em Nova Hachura.
A janela Editar Hachura abrirá.
Clique
para mostrar / ocultar os parâmetros

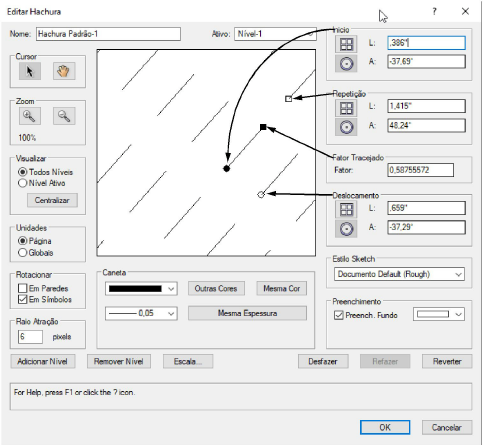

Os parâmetros Ponto Inicial, Repetição, Fator Tracejado, e Deslocamento correspondem às quatro alças de controle da janela de preview. Quando uma destas alças é movida, o valor no campo do parâmetro correspondente irá acompanhar. A tecla Shift irá restringir o movimento das alças de controle, afetando cada um dos parâmetros diferentemente.
Para os parâmetros Ponto Inicial, Repetição e Deslocamento, digite os valores usando o sistema de coordenadas polares ou cartesianas. Os campos destes parâmetros irão mudar de acordo com o sistema de coordenadas escolhido.
Sistema de Coordenadas |
Descrição |
Cartesiano
|
Define as distâncias/medidas através do mesmo padrão usado para medições na área de desenho, com valores positivos e negativos sobre os eixos X e Y. |
Polar
|
Define as distâncias/medidas através do seu comprimento e ângulo definidos em relação a origem. No modo Polar, os ângulos são representados com valores positivos ou negativos no intervalo 0 a 180. Valores entre 180 a 359 são automaticamente convertidos para o equivalente negativo no intervalo 0-180. O Vectorworks considera 0 a posição do ângulo de 3 horas. |
Os valores a seguir de Editar Hachura demonstram como criar um padrão de tijolos. A hachura requer dois níveis. Os tijolos serão 20x5 e o primeiro conjunto de linhas definirá os componentes verticais dos tijolos. Este procedimento cria uma hachura que escala apropriadamente quando colocada no desenho.
Todos os valores são digitados com o modo Cartesiano selecionado.
Clique
para mostrar / ocultar os parâmetros
~~~~~~~~~~~~~~~~~~~~~~~~~
