Criando Paredes

Use as ferramentas de parede para desenhar paredes retas ou curvas, ou se você estiver usando o Vectorworks Architect ou Landmark, paredes cortina, e para juntar estas paredes a outras paredes. Cada segmento de parede é tratado como se fosse um objeto separado. Você pode juntar as paredes automaticamente ao desenhá-las, ou juntá-las após o desenho usando uma das opções de junção. Você também pode redimensionar paredes; insira objeto como portas, janelas e colunas nelas; adicione e exclua vértices em uma parede para acomodar mudanças de altura; e ajuste automaticamente os topos e bases das paredes aos objetos existentes no desenho. As paredes padrão permitem definir os componentes que constituem a parede e as paredes cortina permitem o design personalizado de perfis e painéis. Os componentes de parede padrão e partes de perfil/painel de parede cortina podem ser criados usando recursos materiais para um fluxo de trabalho BIM eficiente.

Parâmetros adicionais de paredes estão disponíveis somente no Architect e no Landmark. Estes produtos oferecem o recurso de criar, salvar e usar estilos de paredes e de criar novas classes de paredes ou de componentes durante a criação e edição de paredes. No Vectorworks Architect, as paredes e os seus componentes também oferecem o recurso de definir os limites de topo e base de acordo com os níveis do andar atual, ou os níveis do andar acima ou abaixo do andar atual da parede. Além disso, a informação relativa à energia especifica para paredes é considerado quando há uma análise de energia.

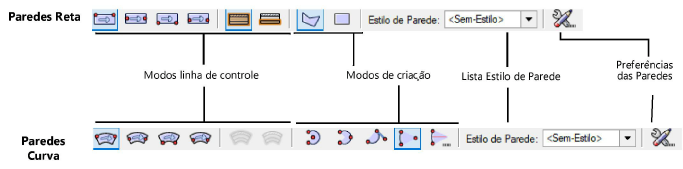

Existem quatro formas de se posicionar paredes em relação à linha de controle. A linha de controle pode ser definida em relação à parede ou a um componente de núcleo opcional. Paredes retas podem ser desenhadas no modo Poligonal ou no modo Retangular, e paredes curvas podem ser desenhadas usando os modos de criação de arco. Estes modos são ativados pelos botões na barra de ferramentas.

Modo	Descrição
Alinhamento pela Esquerda	As paredes serão desenhadas ao longo de sua face esquerda (no sentido de criação)
Modo de Alinhamento Central	As paredes serão desenhadas pela sua linha de eixo
Alinhamento pela Direita	As paredes serão desenhadas ao longo de sua face direita (no sentido de criação)
Modo de Alinhamento Personalizado	Neste caso as paredes serão desenhadas a partir de uma distância personalizada (Dist. Controle); Definir o deslocamento como negativo desloca a parede para a direita da linha central, um deslocamento positivo é para a esquerda. Definir um deslocamento de parede é mais eficaz ao desenhar paredes que contenham componentes.
Linha de Controle da Parede	Permite definir a linha de controle em relação a parede
Linha de Controle do Componente Núcleo	Permite definir a linha de controle em relação ao componente da parede definido como o componente de núcleo nas preferências da parede
Poligonal (apenas parede reta)	Desenha um sistema de parede ou parede reta, clicando em cada canto para criar uma forma personalizada, semelhante à ferramenta Polígono
Retângulo (apenas parede reta)	Desenha um sistema de parede retangular com dois cliques, semelhante ao canto da ferramenta Retângulo para o modo de Canto a Canto
Controle de Criação de Arcos de Paredes Curva (somente parede curva)	Selecione o método de criação do arco para usar quando estiver desenhando paredes arredondadas; para mais informações dos modos de criação dos arcos, veja Criando Arcos
Estilo de Parede	Os arquivos e pastas disponíveis no documento atual, em outros documentos abertos, e nas bibliotecas são listadas na esquerda. Selecione um arquivo para exibir miniaturas dos estilos de parede disponíveis naquele local, e selecione o estilo desejado.
Preferências das Paredes	Define os parâmetros físicos da parede

Veja Direção da Parede para mais informações sobre como o ponto inicial e a direção de desenho da parede afetam os lados interno e externo da parede.

Os pontos de alinhamento mestre não podem ser usados com as ferramentas Parede ou Parede Redonda.
