Editando texturas de decalque

Semelhante a outras texturas, as texturas de decalque podem ser editadas na paleta Informações do objeto. Dependendo do tipo de mapa, as texturas de decalque também podem ser posicionadas e ajustadas com a ferramenta Mapeamento de Atributo . Como os decalques são recursos de textura, a definição da textura pode ser editada no Gerenciador de recursos.

Várias restrições podem ser aplicadas a um objeto; os decalques são aplicados em uma ordem de empilhamento, que pode ser alterada para ajustar o efeito geral das texturas.

Texturas multicamadas e parâmetros de mapeamento podem ser transferidos entre objetos com os atributos de preenchimento da ferramenta Conta-gotas (Textura). Veja Transferindo Atributos.

Mapeamento direto da textura do decalque

Os decalques podem ser movidos, dimensionados e girados com a ferramenta Mapeamento de atributos . O mapeamento de decalque é executado em um decalque por vez, separadamente do mapeamento de textura de base descrito em Mapeamento de textura direto.

O tipo de mapa da textura subjacente determina o tipo de mapa do decalque. A textura subjacente deve ter mapeamento planar, esférico ou cilíndrico para que o decalque seja editado com a ferramenta Mapeamento de atributo .

Para ajustar o mapeamento da textura do decalque com a ferramenta Mapeamento de Atributo :

2.Clique na ferramenta. Como alternativa, clique na ferramenta primeiro e, em seguida, clique no objeto.

3.Selecione o decalque para ajustar na lista Peça na barra de ferramentas. A lista de peças mostra as texturas mapeadas para o objeto, incluindo a textura base.

Se a parte selecionada tiver uma textura sem suporte subjacente ao decalque (com um plano de alinhamento automático, perímetro ou tipo de mapeamento de telhado), um alerta é exibido. Selecione outro tipo de mapa e clique em Sim para continuar.

4.Se aplicável, selecione como dimensionar ou girar a textura na barra de ferramentas. Para ajustar a textura sobre um canto da grade de edição, clique no modo Escala/Rotacionar pelo Canto; Para ajustar a textura sobre o centro da grade de edição, clique no modo Escala/Rotacionar pelo Canto;

5.Um quadro de edição no modo de mapeamento 2D é colocado sobre a textura do decalque. Defina a posição do decalque e gire ou redimensione o decalque conforme necessário.

Editando os parâmetros de textura do decalque

Quando um decalque é aplicado à parte geral de um objeto ou às suas partes, seus parâmetros podem ser ajustados uma vez que a parte do decalque tenha sido selecionada na lista Parte na guia Renderizar da paleta Informações do objeto. Menos parâmetros estão disponíveis para texturas de decalque do que para a textura de base, porque a textura de base determina o tipo de mapeamento para o objeto.

Vários decalques aplicados a um objeto são adicionados à lista de Peças e também adicionam botões que permitem que a ordem de empilhamento do decalque seja alterada.

Parâmetro	Descrição
Parte	Alguns objetos podem ter diferentes texturas (incluindo decalques) aplicados a diferentes partes; Geral indica que a mesma textura se aplica a todas as partes diferentes do objeto. A textura ou decalque aplicado a cada peça é exibido entre parênteses ao lado da peça. Para aplicar um decalque ao geral ou a uma parte, selecione-o e selecione Adicionar decalque . Para mais informações, consulte Aplicar uma textura a um objeto.
Remover Decalque	Remove o decalque da Parte atualmente selecionada; clicar em Reverter para geral também remove todos os decalques junto com a textura de base
Adicionar Decalque	Adiciona um decalque à parte atualmente selecionada
Mover para cima / baixo	Os decalques são empilhados na ordem em que são aplicados. Quando mais de um decalque tiver sido aplicado a uma peça selecionada, clique para mover o decalque selecionado para cima ou para baixo na ordem de empilhamento.
Textura	Selecione a textura para aplicar de uma biblioteca ou do arquivo atual
Visualização em miniatura	Mostra uma visualização em miniatura do decalque selecionado
Redefinir para mapeamento padrão	Remove todas as alterações feitas pela ferramenta Mapeamento de atributos ou na paleta Informações do objeto, restaurando o decalque para sua localização, escala e rotação originais
Escala	Determina o tamanho da textura quando projetada no objeto. Por exemplo, inserir um fator de escala de dois dobra o tamanho da projeção da textura. Insira um valor de escala ou use o controle deslizante para alterar a escala.
Offset H / V	Define a localização inicial da textura horizontal e verticalmente
Rotação	Define o ângulo de rotação da textura. Insira um valor de rotação de 0 a 360 graus ou use o controle deslizante para alterar o ângulo de rotação.
Atualizar	Atualiza a exibição do desenho

Editando a definição da textura do decalque

Os decalques, como outras texturas, são salvos como recursos e podem ser editados na paleta Informações do objeto ou no Gerenciador de recursos. Os decalques são texturas baseadas em imagens mascaradas com transparência, mas os sombreadores podem ser adicionados e os parâmetros do sombreador podem ser alterados. Por exemplo, você pode desejar aplicar um sombreador de relevo (com base no sombreador de imagem colorida) a letras em um sinal para dar a elas uma aparência 3D. Por padrão, a refletividade de um decalque é fosca, mas isso também pode ser alterado. Ajuste os parmetros de mascaramento e adicione repetições verticais e / ou horizontais da textura se a única repetição padrão precisar ser alterada.

Ação	Descrição
Para mover o decalque	Clique dentro do quadro de edição e arraste a textura para o local desejado na textura base

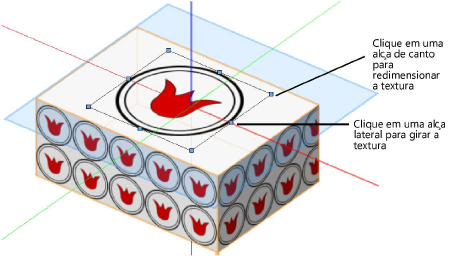

Para redimensionar o decalque	Clique em uma alça de canto do quadro de edição; o cursor de redimensionamento é exibido. Arraste para definir o objeto de edição em uma nova escala. Clique para confirmar o ajuste.
Para girar o decalque	Clique em uma alça lateral da grade de edição (o cursor de rotação é exibido) e arraste a alça para o novo ângulo de rotação. Clique para confirmar o ajuste.
