Criando lajes

A ferramenta Laje cria lajes arquitetônicas como pisos, tetos e telhados planos. As lajes podem ser desenhadas manualmente ou podem ser baseadas e associadas a paredes existentes. Os componentes da laje podem ser criados usando recursos de materiais para um fluxo de trabalho BIM eficiente. O método de associação dos componentes da laje aos componentes da parede pode ser especificado, para criar vistas de seção transversal precisas e detalhadas. Lajes também podem ser criadas com sistemas de drenagem. As informações relacionadas à energia especificadas para lajes são consideradas ao realizar uma análise de energia (é necessário o Vectorworks Architect).

Para desenhar uma laje independente manualmente com a ferramenta Laje, clique no modo Polilinha. Se as paredes já estiverem desenhadas, clique no modo Paredes Selecionadas ou no modo Limite Interno para criar uma laje contornada por paredes visíveis. O modo Paredes Selecionadas também pode ser usado para criar uma laje contornada por paredes em alguns lados, mas com uma borda manual em outros.

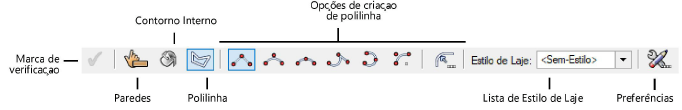

Modo	Descrição
Marca de verificação	Executa a operação. O botão de marca de verificação é ativado somente quando o modo Paredes Escolhidas é selecionado.
Paredes Selecionadas	Define o perímetro de uma laje com base em um conjunto de paredes selecionadas; se as paredes não envolverem completamente a laje, serão criadas bordas manuais adicionais para concluir a geometria da laje
Contorno Interno	Cria um objeto de laje em uma área clicada que é contornada por paredes visíveis
Polilinha	Desenha uma laje usando as opções de criação de polilinha selecionadas e as configurações de preferência atuais
Opções de criação de polilinha	No modo Polilinha, seleciona o método para desenhar a polilinha na qual o objeto se baseia; VejaCriando Polilinhas
Lista de Estilo de Laje	Abre o Seletor de Recursos para selecionar um símbolo para posicionamento; duplo clique em um recurso para ativá-lo
Preferências	Abre a janela de diálogo de propriedades do objeto para definir as preferências padrão para lajes; VejaPreferências de Laje
