Adicionando drenos a uma lajeAdicionando drenos a uma laje|
Modo |
Ferramenta |
Conjunto de Ferramentas |
|
Create Drain
|
Slab Drainage
|
Paredes / AEC |
Para adicionar drenos a uma laje:
1. Selecione o objeto da laje.
2.Clique na ferramenta.
3.Clique em Configurações na Barra de Ferramentas para abrir a janela de diálogo Configurações de Drenagem em Lajes e especificar as configurações padrão para esta laje (ver Laje configurações de drenagem). Algumas dessas configurações individuais podem ser editadas posteriormente usando a ferramenta Slab Drainage no modo Edit (consulte Editando elementos de drenagem de lajes).
4.Clique no modo

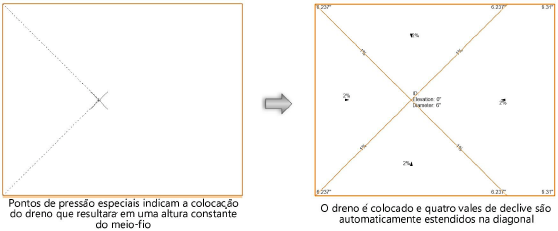

À medida que você move o cursor sobre a laje, pontos especiais de pressão são exibidos para facilitar a colocação de drenos com um meio-fio de altura constante. Você não precisa colocar o dreno em um ponto de encaixe, mas se um dreno for colocado em um ponto de encaixe em uma laje sem drenos existentes, as inclinações resultantes terão uma altura constante para pelo menos algumas das bordas que se estendem desde o indicado cantos.
Para que a altura do meio-fio seja constante ao longo de uma borda, a inclinação da laje deve ser perpendicular a essa borda ao longo de todo o seu comprimento. Para que duas bordas vizinhas tenham altura constante, a inclinação da laje deve mudar no canto entre as bordas, e um vale estará presente. As alturas de meio-fio são um produto da geometria geral de drenagem de lajes e lajes; os passeios não podem ser editados diretamente usando a ferramenta Slab Drainage.
5.Clique dentro da laje selecionada para colocar o dreno.
Um dreno é colocado, juntamente com os vales de declive relacionados nas quatro direções diagonais; os vales de declive são sempre orientados na diagonal, mesmo na vista de planta girada. Marcadores de inclinação adicionados automaticamente indicam a direção e o ângulo da inclinação.
Para lajes com um componente inclinado, a altura do dreno é definida em relação ao topo do componente inclinado; para lajes em que toda a estrutura se inclina, a altura do dreno é relativa à altura da base da laje. Consulte Preferências de Laje para indicar se a laje tem um componente inclinado ou se todas as inclinações da laje.
É possível que um dreno seja colocado de forma que nenhuma superfície seja drenada. É responsabilidade do designer corrigir isso; a única indicação disso é que o dreno não afeta a geometria da laje.
~~~~~~~~~~~~~~~~~~~~~~~~~
