Conectando drenos em uma lajeConectando drenos em uma laje|
Modo |
Ferramenta |
Conjunto de Ferramentas |
|
Connect Drains
|
Slab Drainage
|
Paredes / AEC |
Para conectar drenos em uma laje:
1. Selecione o objeto da laje.
2.Clique na Ferramenta e no modo.

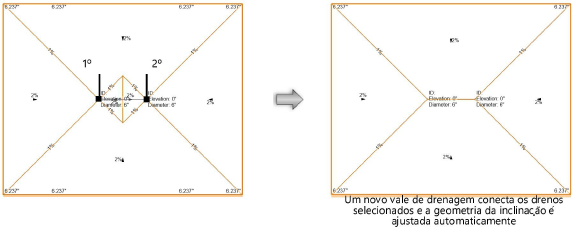

3.Clique no primeiro dreno a ser conectado; uma nova linha do vale é visualizada. Clique no segundo dreno para concluir a conexão.
Um novo vale de drenagem é criado entre os drenos, e os vales e sulcos existentes são ajustados conforme necessário para a nova geometria. Os vales de declive orientados na direção do vale do dreno ou perpendiculares a ele são excluídos. Os drenos podem ser conectados a vários outros drenos, mas os vales de drenagem conectados não podem atravessar.
Para criar ou remover uma sela em um vale de drenagem, consulte Editando selas vales de drenagem.
~~~~~~~~~~~~~~~~~~~~~~~~~
