Criando vales em uma lajeCriando vales em uma laje|
Modo |
Ferramenta |
Conjunto de Ferramentas |
|
Create Valley
|
Slab Drainage
|
Paredes / AEC |
Os vales de declive, que conectam um dreno à borda da laje, são formados pela interseção de dois planos de laje; os planos são indicados por marcadores de inclinação. A altura final de um vale de declive é calculada com base na altura do dreno e na interseção com a borda da laje. As extremidades do vale são importantes porque são locais onde o meio-fio muda de inclinação. Os vales devem terminar nos cantos do perímetro se o usuário desejar um meio-fio de altura uniforme.
Para criar vales de declive em uma laje:
1. Selecione o objeto da laje.
2.Clique na ferramenta.
3.Clique em Configurações na barra de ferramentas para abrir a janela de diálogo Configurações de Drenagem em Laje e especificar as configurações padrão para esta laje (ver Laje configurações de drenagem). Algumas dessas configurações individuais podem ser editadas posteriormente usando a ferramenta Slab Drainage no modo Edit (consulte Editando elementos de drenagem de lajes).
4.Clique no modo

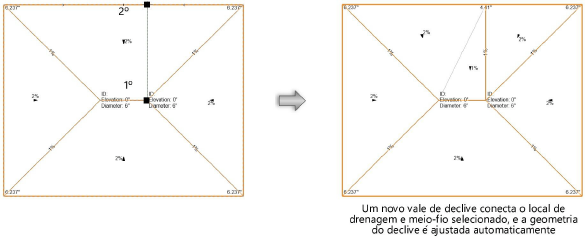

5.Clique em um dreno para começar o vale; uma nova linha do vale é visualizada. Clique uma segunda vez para colocar o ponto de controle do vale. Se o ponto de controle não estiver localizado em uma borda da laje, o vale será estendido automaticamente para a borda que se cruza.
O novo vale divide a encosta da laje existente nessa direção em duas encostas, e os vales existentes são alterados automaticamente conforme necessário para a nova geometria. Nenhum vale pode ser adicionado a até cinco graus de qualquer outro vale de declive associado ao mesmo dreno. Se a tentativa de colocação do vale for impossível, dada a geometria da laje, nada será desenhado.
~~~~~~~~~~~~~~~~~~~~~~~~~
