Criando Entalhe em Parede

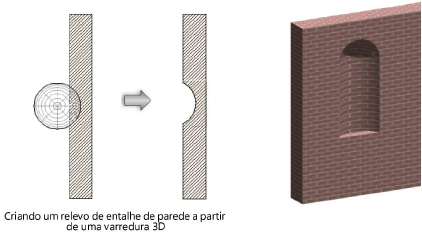

1. Crie o objeto sólido 2D ou 3D fechado com o qual modificar a parede. A geometria do objeto deve definir uma área ou volume que não possua auto-contatos, auto-interseções e bordas que se dobrem.

2.Para um objeto 2D, basta verificar se o objeto se sobrepõe à parede na vista Topo/Planta. Para um objeto 3D, primeiro crie o objeto na altura apropriada em relação à parte inferior da parede (eixo Z); em seguida, defina a localização apropriada dos eixos X e Y para que o objeto se sobreponha à parede.

3.Com a parede apropriada e o objeto modificador selecionado, selecione o comando.

Como alternativa, apenas para objetos 2D, selecione Modificar > Recortar Superfície.

A janela de diálogo Criar Entalhe em Parede é exibida; campos diferentes são exibidos dependendo se um objeto modificador 2D ou 3D está selecionado.

Parâmetro	Descrição
Revest. Esquerdo (somente objetos 2D)	Selecione o primeiro componente a envolver o relevo no lado esquerdo da parede; pode ser <Nenhum> ou qualquer componente à esquerda do Componente do Relevo (mais alto na lista). Todos os componentes do lado de fora do componente Revest. Esquerdo também envolvem.
Revest. Direito (somente objetos 2D)	Selecione o primeiro componente a envolver o relevo no lado direito da parede; pode ser <Nenhum> ou qualquer componente à direita do Componente do Relevo (abaixo na lista). Todos os componentes do lado de fora do componente Revest. Direito também envolvem.
Deslocam. do Topo da Parede (somente objetos 2D)	Especifica a distância do topo da parede em que o relevo na parede termina nas vistas 3D.
Plano de Corte (somente objetos 3D)	Especifica a distância da base da parede na qual uma fatia de seção é obtida do objeto 3D e é usada para representar o relevo na parede na vista Topo/Planta. Quando o plano de corte da camada de projeto é ativado (é necessário o Vectorworks Architect), a elevação do plano de corte do relevo na parede é definida com o mesmo valor da camada de projeto, garantindo uma aparência uniforme do plano de corte para a camada.Definindo Propriedades da Camada de Projeto Quando o plano de corte da camada de projeto estiver desativado, ou para os produtos Vectorworks Spotlight ou Landmark, especifique uma elevação do plano de corte para o relevo na parede. Se o objeto 3D não executar toda a altura da parede, verifique se esse valor realmente cruza o objeto 3D; caso contrário, o objeto não aparecerá na vista Topo/Planta.
Preview	Altera a visualização do relevo na parede para corresponder às configurações atuais dos parâmetros, sem salvar as configurações
