Conceito: Andares e objetos com reconhecimentoConceito: Andares e objetos com reconhecimentoUm modelo criado com andares emula situações de construção do mundo real. veja Configurando a estrutura do edifício com andares. Para usar camadas e andares de maneira eficaz ao configurar um modelo, você precisa entender como os estilos de parede e laje funcionam com camadas e andares.
Ao longo dessas descrições, a palavra “limite” refere-se a um limite associado que define as restrições de topo, fundo, borda e / ou elevação de paredes e lajes. Embora paredes e lajes sejam o foco desta seção, outros objetos podem ser igualmente restringidos.

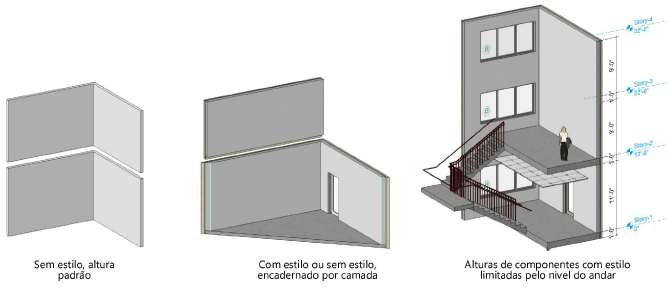

Existem três métodos diferentes de configurar paredes e lajes em um modelo Vectorworks.
Para desenhos simples ou exploração de conceitos, basta abrir um novo arquivo e começar a desenhar com paredes e lajes não estilizadas. Uma parede não estilizada é definida como altura e espessura padrão. Uma laje não estilizada tem uma espessura padrão e pode ser associada às paredes circundantes em suas bordas. A altura e a espessura das paredes e lajes podem ser alteradas na paleta Info de Objeto ou, para paredes, graficamenteReshaping objects.
Este método de desenho usa as configurações de altura e elevação da camada de projeto para controlar paredes com estilo e sem estilo. Para lajes, a elevação do dado da laje também pode ser definida de acordo com a elevação da camada, enquanto as bordas da laje podem ser ligadas às paredes circundantes.
Cada camada de projeto possui seus próprios valores de Elevação e Altura da parede da camada, disponíveis quandoDefinindo Propriedades da Camada de Projeto. Eles podem ser usados pelas paredes e lajes dessa camada, com valores de deslocamento opcionais, para estabelecer a elevação da laje e da parede e a altura da parede.

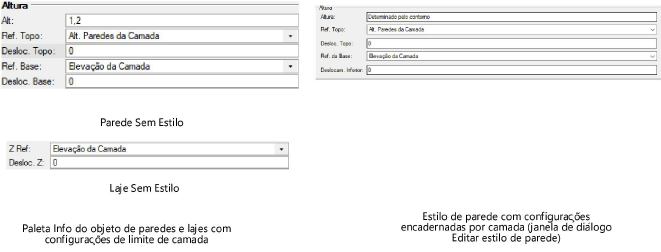

Paredes e lajes não estilizadas são definidas para serem delimitadas por camadas na paleta Info de Objeto. Paredes e lajes estilizadas são definidas para serem delimitadas por camadas na aba Opções de inserção da janela de diálogo Editar estilo da parede (ou Editar estilo da laje), ao editar o recurso de estilo. Se a parede estilizada usar componentes, as partes superior e inferior do componente serão configuradas para Relativas à parede em um cenário simples vinculado à camada. Os componentes também podem ter deslocamentos opcionais na parte superior e inferior do componente.
Se o valor da elevação ou da altura da parede for alterado, todas as paredes e lajes definidas para serem limitadas por esses valores também serão alteradas. Se você deseja substituir as configurações de uma instância, a altura da parede de uma parede individual pode ser substituída alterando sua Altura na paleta Info de Objeto ou usando a ferramenta Remodelar. A altura da parede de uma parede com estilo pode ser substituída alterando a Altura para um valor específico em vez de uma configuração de Determinado por limites. Limites ou deslocamentos de componentes podem ser substituídos clicando em Componentesna paleta Info de Objeto.
Com esse método, as informações de nível contidas nos andares definem a altura e a elevação não apenas das paredes, mas também dos componentes da parede. Cada componente é atribuído a um nível de andar que determina sua altura. Quando a altura do andar muda, todos os seus níveis também podem mudar, e as outras andares e níveis do modelo se ajustam de acordo; todos os objetos vinculados ao nível, suas camadas de projeto associadas e os objetos dessas camadas respondem a uma alteração na altura da matéria.
Usando Estilos de Parede e Usando estilos de laje facilitam essa configuração complexa:

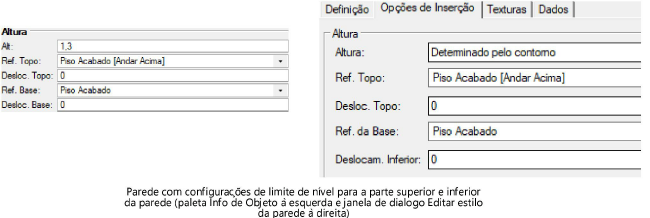

● Para as paredes, na aba Opções de inserção da janela de diálogo Editar estilo da parede, defina os níveis do andar para os limites.
● Para estilos de laje, a elevação de referência é definida como um nível de andar na aba Opções de inserção da janela de diálogo Editar estilo de laje.
As opções de limite superior / inferior da paleta Info de Objeto para uma parede selecionada são semelhantes às configurações das Opções de inserção. No entanto, para uma parede com componentes, as alterações de altura ou delimitação feitas na paleta Info de Objeto afetam apenas a parede quando seus limites de componentes são definidos como Relativo à parede na janela de diálogo Configurações de componentes da parede.
As alterações nas configurações de limites de um estilo de parede ou laje afetam apenas instâncias futuras desses estilos, a menos que você escolha Alturas de atualização na janela de diálogo Substituição de parede ou Substituição de laje.
Todo desenhoA Janela de Diálogo Organização, que estão disponíveis ao criar um novo andar. Por conveniência, os estilos de parede e laje estão disponíveis no Seletor de Recursos com os mesmos níveis de andar padrão já especificados no estilo. Isso facilita muito a configuração do modelo usando andares e níveis padrão para os limites superior / inferior das paredes e a elevação de lajes.

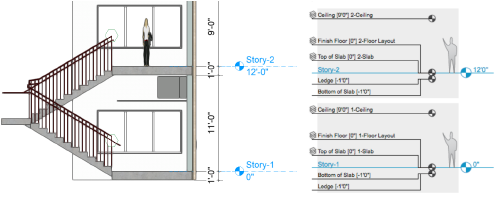

Quando Criando e gerenciando andares, marque os níveis a serem incluídos no andar. Obviamente, novos níveis também podem ser criados, e as elevações dos níveis em cada andar são ajustáveis. Por exemplo, se você estiver adicionando um nível de borda, seu Deslocamento de Elevação oderá exigir um valor negativo como -1’0 ”.

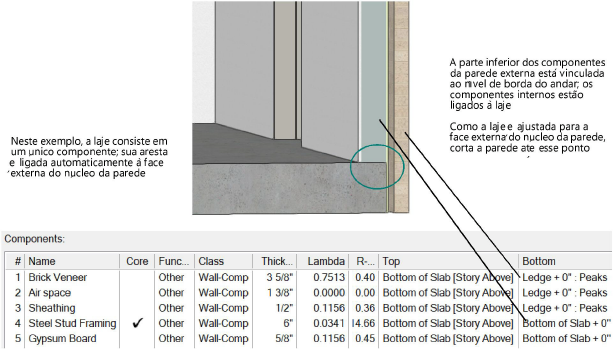

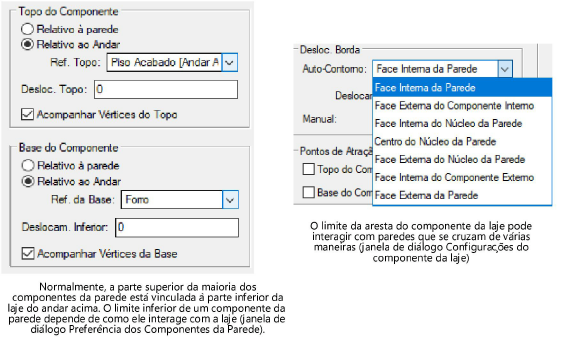

Além de definir a parte superior e inferior da parede para um nível de andar, quando um estilo de parede usa componentes, a parte superior e inferior de cada componente pode ser definida para um nível de andar. Isso permite que o modelo seja configurado de acordo com as condições de construção do mundo real. Por exemplo, você pode estender a parte inferior de um componente da parede externa até um nível de borda para esticá-lo além da parte inferior da laje, enquanto os componentes internos param no nível da laje. Para um mezanino ou mezanino, as paredes podem ser ajustadas no fundo da laje com um deslocamento adicional para os limites do nível.
Para estabelecer adequadamente a interface parede / laje, avalie como a parede e seus componentes interagem com a laje e seus componentes. Considere os níveis aos quais cada componente está vinculado e como as bordas da laje interagem com os componentes da parede para cortá-los. O estabelecimento do componente central da parede também é importante se a borda da laje estiver ligada a uma parte do núcleo.
~~~~~~~~~~~~~~~~~~~~~~~~~
