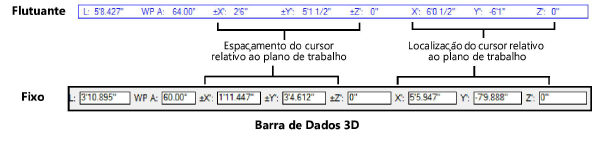

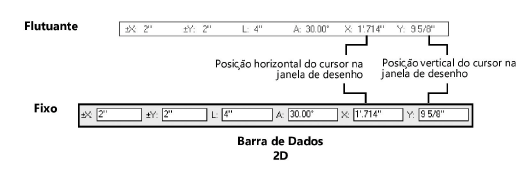

Use a barra de dados quando você desenha para travar certos valores de um objeto, como o tamanho ou o raio do circulo, o angulo de uma parede, o tamanho do raio de um hemisfério ou a altura de um retângulo extrudado. Os campos disponíveis na Barra de Dados dependem da ferramenta ativa, da ação que está sendo executada e da vista de desenho atual.
A localização e o comportamento dos campos da barra de Dados pode ser definido pelas opções em Janelas > Opções da Barra de Dados ou na barra de Dados na lista de opções Editar Grupo (veja Barra de Dados e Opções de Editar Grupopara detalhes). Se a barra de dados flutuante estiver em uso, ela será exibida ao lado do cursor; se a barra de dados fixa for usada, ela será exibida na Barra de Ferramenta.
Os dados exibidos na barra são retirados a partir de um segmento do objeto sendo criado. As coordenadas são relativas a um datum flutuante, se um existe; caso contrário as coordenadas são absolutas. Os campos da barra de dados mais comuns são descritos na tabela a seguir; outros campos que podem exibir são descritos onde seu uso é relevante.
Clique
para exibir/esconder os parâmetros.
~~~~~~~~~~~~~~~~~~~~~~~~~
