Atributo de Marcadores

Marcadores podem ser aplicados em linhas e linhas duplas, arcos, polilinhas, polígonos 2D e linhas mão livre. Na paleta de Atributos, clique nas caixas de seleção para ativar a inserção do marcador no início e/ou final da linha. As cotas possuem outros marcadores padrão definidos como parte da configuração padrão de cota, mas estes não podem ser aplicados ou removidos através da paleta Atributos.

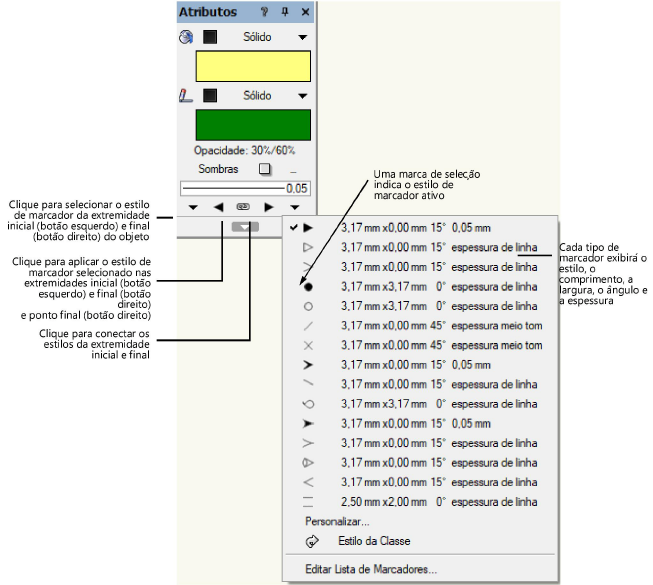

Na paleta Atributos, clique nos botões Alternar Marcador Inicial de Linha, Alternar Marcador Final de Linha ou ambos para selecionar as extremidades que receberão o marcador selecionado. Ao aplicar um marcador a um objeto, o botão correspondente será destacado. Para sempre usar o mesmo estilo para as duas extremidades do objeto, clique também no botão Marcadores Link Ativação; sempre que o estilo do marcador de uma extremidade é alterado, o estilo do marcador da outra extremidade muda automaticamente para corresponder.

Para trocar para um estilo de marcador diferente, clique no Estilo de Início de Linha ou Estilo de Fim de Linha. Selecione o estilo desejado da lista, ou clique em Editar Lista de Marcadores para criar um novo estilo. Veja Editando a Lista de Marcadores para maiores informações.

Selecione Estilo da Classe para usar os atributos de marcadores definidos pela classe onde está o objeto.

● Se Usar na Criação estiver ativa para a classe do objeto, o estilo de marcador do objeto é definido automaticamente pela classe.

● Se Usar na Criação estiver desabilitado para a classe, o objeto só assumirá o estilo de classe quando a opção Estilo de Classe estiver selecionada.

Editando a Lista de Marcadores

Você pode personalizar um conjunto de marcadores disponíveis nas definições de Estilo de Início de Linha e Estilo de Fim de Linha na paleta de Atributos. Os marcadores editados são salvos com suas preferências de usuário, assim eles estarão disponíveis em todas as suas seções do Vectorworks.

Selecione o comando. A janela de diálogo Editar Lista de Marcadores aparecerá; edite a lista

Parâmetro	Descrição
Tipos de Marcadores Atuais	Lista os tipos de marcador disponíveis para seleção ao desenhar; altere a ordem da lista clicando e arrastando a coluna #
Novo	Cria um novo marcador
Editar	Edita o marcador selecionado na lista
Remover	Edita o marcador selecionado na lista

Criando ou Editando Tipos de Marcadores

Na janela de diálogo Editar Lista de Marcadores clique Novo para criar um novo tipo de marcador, ou clique Editar para mudar o estilo de marcador selecionado na lista.

Parâmetro	Descrição
Preview	Mostra uma prévia da aparência do marcador em edição
Opções Gerais	Campos que especificam o estilo e forma do marcador em edição
Tipo de Seta	Define a forma básica do marcador
Preenchimento	Para formas básicas fechadas use este campo para definir o tipo de preenchimento do marcador
Base	Para marcadores com formas básicas triangulares use este parâmetro para definir a forma a usar na base do marcador
Ângulo	Para marcadores com formas básicas triangulares e hexagonais, use este parâmetro para definir o ângulo da forma
Comprimento	Indica o comprimento total que o marcador terá, desde a base até a ponta
Largura	Especifica a largura total do marcador, para tipos de marcadores que possuam uma largura
Meia Marca	Para tipos de marcadores exceto cone e laço, exibe meio marcador no lado indicado
Inverter	Para marcadores que possam ser invertidos, clique esta opção para inverter a direção do marcador
Opções de Espessura	Define como a espessura do marcador será atribuída
Usar Espessura de Linha	Usa para o marcador a mesma espessura de linha adotada para a linha onde está aplicado, ajustando automaticamente conforme a espessura de linha é alterada
Usar Espess. de Traços em Cotas	Usa a mesma espessura definida para marcadores de traços em cotas, definida na aba de Cotas nas Preferências do Documento (veja Preferências do Documento: Aba Cotas)
Usar Espessura Personalizada	A unidade pode ser definida como desejado (mils, pontos e milímetros)

Comando	Caminho
Editar Lista de Marcadores	Organizar > Opções
