Vista Unificada de Camadas

O comando Vista Unificada acessa um modo de modelagem para visualizar, atrair e editar objetos em múltiplas camadas de projeto dentro de um sistema de coordenadas unificado. Este modo fica ativo por default para a visualização de todo o modelo e permitir a edição mais fácil de objetos distribuídos pelas camadas, ou alinhar objetos entre camadas, sem a necessidade de ter que criar um viewport ou usar a Associação de Camadas.

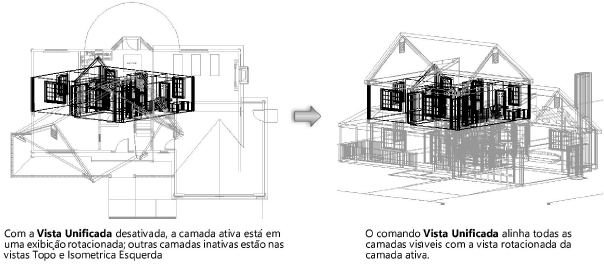

Em uma vista unificada, o programa Vectorworks alinha todas as camadas de projeto visíveis no arquivo com a camada ativa, e os mostra usado a escala, opções de iluminação, modo de apresentação e fundo Renderworks (Renderworks necessário) da camada ativa. A vista unificada também promove um sistema de coordenadas unificado; as coordenadas Z de todos os objetos são expressadas relativas ao plano da camada ativa. Outras camadas podem estar acima ou abaixo da camada ativa, dependendo de suas elevações em relação a camada ativa.

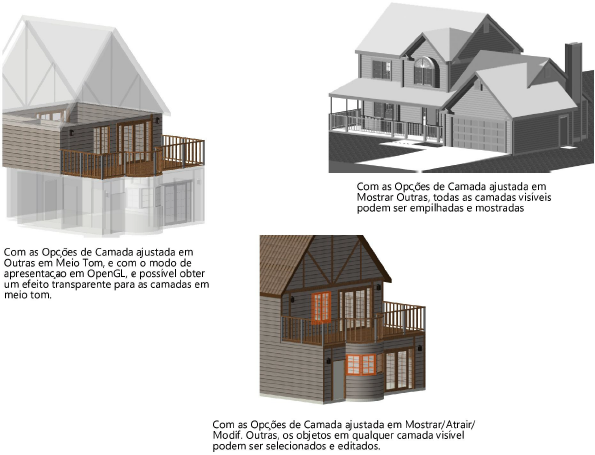

As opções da camada ativa (Visualização > Opções de Camada) determina se outras camadas podem ficar visíveis e podem ser atraídas, e se objetos em outras camadas podem ser selecionados e modificados. Para visualizar outras camadas, selecione Mostrar Outras ou Outras em Meio Tom. Para visualização e atração selecione Mostrar/Atrair com Outras ou Atrair com Outras Meio Tom. Quando a opção Mostrar/Atrair/Modificar Outras está selecionada, objetos em outras camadas podem ser selecionados e modificados.

Definindo as Opções da Vista Unificada

Parâmetro	Descrição
Mostrar Objetos de Plano de Tela	Mostra na vista unificada todos os objetos que estão aplicados em plano de tela, e permite acesso às ferramentas 2D.
Apenas na Camada Ativa	Mostra objetos de plano de tela apenas da camada ativa
Restaurar Vistas Originais ao sair do Modo Vista Unificada	Retorna as camadas para suas vistas originais incluindo o fundo Renderworks, ao desligar o modo de vista unificada. Quando deselecionada, as vistas das camadas permanecerão alinhadas após a opção de vista unificada ser desligada, e o fundo Renderworks da camada ativa é aplicado a todas as camadas
Ignorar Camadas em Escala Diferente	Não inclui na vista unificada as camadas que possuem escala diferente da escala da camada ativa; selecione esta opção para esconder camadas de anotações ou de detalhes.
Mostrar apenas Camadas que pertencem a Andares	Mostra na vista unificada apenas as camadas que pertençam a algum andar; selecione esta opção para excluir camadas de detalhes ou documentação apenas
Centralizar Vista na Camada Ativa	Quando seleciona esta opção centraliza a vista da camada ativa na vista unificada; assim a vista não irá deslocar ao trocar para uma outra camada

Vista Unificada

2.Para retornar para o modo de visualização normal das camadas, selecione Visualizar > Vista Unificada novamente.

Uma marca de checagem ao lado do comando Vista Unificada no menu indica que o recurso está ativado.
