Definindo propriedades da camada da folha

Uma vez criadas, as camadas de projeto passam a ser listadas na aba Camadas de Projeto da janela Organização, onde diversas propriedades podem ser definidas e editadas.

As camadas de folha estão sempre em uma escala de 1:1, visualização somente ativa, as e configuradas para a exibição em Topo/Planta.

A aba Camadas de Folha é aberta, com uma lista das camadas atuais no desenho. A ordem de empilhamento da camada e a camada ativa podem ser alteradas na visualização Detalhes. A visualização Visibilidade não se aplica a camadas de folhas.

3.Para alterar outras propriedades da camada, selecione uma ou mais camadas e clique em Editar para abrir a janela de diálogo Editar Camadas de Projeto.

Parâmetros	Descrição
Número da Folha	Exibe o número da camada de folha selecionada; esse número deve ser exclusivo no arquivo. Se esse valor for alterado e Usar Coordenação Automática de Desenho estiver ativado nas preferências do documento (necessário o Vectorworks Design Series), qualquer objeto de anotação (bordas de carimbo, rotulo do desenho ou indicadores de secção) que mostre esse número será atualizado automaticamente .
Descrição	Clique para introduzir informações adicionais sobre a camada de projeto. A descrição é exibida como uma dica de tela ao posicionar o cursor sobre o nome da camada de projeto na janela de diálogo Organização, na paleta de navegação, ou a lista de Camadas na barra de Visualização (apenas no Mac). As descrições também são exibidas na janela de diálogo Nova Camada de Projeto, de modo que seja possível ver as descrições de camadas antes de importá-las.
Titulo da Folha	Exibe o título descritivo da camada de folha selecionada. Se Usar Coordenação Automática de Desenho estiver ativado nas preferências do documento (requer o Vectorworks Design Series), qualquer borda de carimbo que mostre esse título será atualizada automaticamente.
Ordem de sobreposição	Altera a ordem de sobreposição 2D da(s) camada(s); veja Alterando a Ordem de Sobreposição da Camada de Projeto
Resolução de Apresentação DPI	Especifica a resolução (pontos por polegada) para imprimir e exibir as viewports renderizadas por varredura na camada de folha selecionada (não afeta a geometria vetorial ou os bitmaps que esto dentro das viewports); veja A resolução de impressão dos objetos Vectorworks é controlada por diferentes opções dependendo do tipo de objeto e se as opções de geração de imagem estiverem ativadas. para mais detalhes
Origem	Especifica as coordenadas X e Y da origem da camada de folha; cada camada de folha tem sua própria origem
Atribuir Marcas	Abre uma janela de diálogo para atribuir tags a essa camada para fins de classificação e filtragem; veja Filtrando e Marcando Classes e Camadas
Configurar Página	Abre a janela de diálogo Configurar Página para entrada dos parâmetros de impressão da camada da folha; isso economiza tempo mais tarde, quando diferentes camadas de folhas podem ser enviadas automaticamente para diferentes impressoras com diferentes configurações da área de impressão (consulte Configurar Página)

Alterando a Ordem de Sobreposição da Camada de Projeto

Camadas de Projetos são visualizadas e impressas na “Ordem de Sobreposição,” de cima para baixo na janela de diálogo de configuração de Camadas. Inicialmente, as camadas são “sobrepostas” na ordem em que são criadas, mas a sua ordem pode ser alterada a qualquer momento.

1. Na janela de diálogo Organização, selecione a aba Camadas de Projeto na exibição de Detalhes para ver a ordem de sobreposição recente. A coluna # à direita do nome da camada indica a posição atual da camada na pilha, com 1 sendo a camada superior.

2.Use um dos seguintes métodos para alterar a ordem de sobreposição da camada:

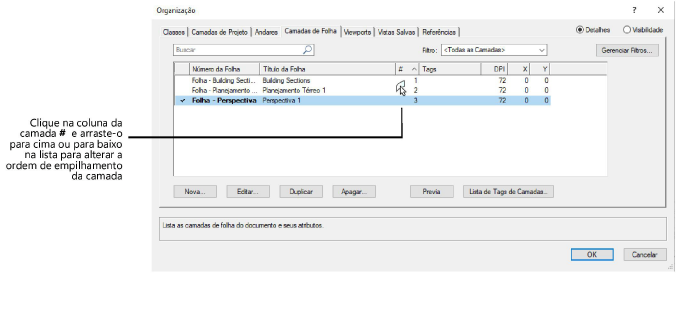

● A coluna # deve ser a coluna de classificação atual para alterar a ordem de sobreposição; Se a lista não estiver ordenada por ordem de sobreposição, clique no # título da coluna para alterá-lo. Em seguida, clique na coluna # da(s) camada(s) a serem movidas e arraste-a para cima ou para baixo na lista. Uma linha horizontal indica onde a(s) camada(s) serão inserida(s) na ordem atual.

● Selecione a(s) camada(s) para mover, e clique em Editar (ou clique duas vezes em uma linha da camada) para abrir a janela de diálogo Editar Camadas de Projeto. No campo Ordem de sobreposição , introduza um número para a nova posição de ordem de sobreposição da(s) camada(s).
