Inserindo
um Objeto HeliodonInserindo
um Objeto HeliodonFerramenta |
Conjunto de Ferramentas |
Heliodon
|
Visualização |
Para inserir um heliodon:
1. Clique na ferramenta.
2.Clique para colocar o objeto no desenho e clique novamente para definir a rotação. Na primeira vez que você usa a ferramenta em um arquivo, a caixa de diálogo Configurações é aberta. Defina os parâmetros padrão. As propriedades podem ser editadas a partir da paleta Info de Objeto.
Clique
para exibir/ocultar parâmetros.

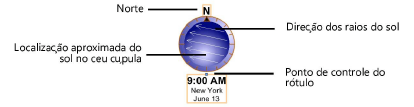

3.O heliodon mostra o Norte verdadeiro em seu topo. Normalmente o desenho está orientado ao Norte da página (o Norte verdadeiro, e não o Norte magnético), e o Norte verdadeiro corresponde ao topo da página sem a necessidade de compensação para a posição correta do sol. Se o desenho não tiver sido criado nesta orientação, use a paleta Info de Objeto para definir uma Rotação em graus a partir do Norte da página. O Norte definido aqui deve corresponder ao Norte no desenho.
A seta branca representa a direção da luz do sol no horário atual e na localização escolhida. O destaque em gradiente exibe a posição aproximada do sol no céu.
4.Assim que colocado, o símbolo de heliodon é adicionado ao desenho e é exibido no Administrador de Recursos na pasta Símbolos de Heliodon. Edite o componente 2D do símbolo conforme descrito em Editando definições de símbolos para mudar a sua aparência ou o estilo ou tamanho de fonte.
5.Os objetos de heliodon são exibidos e podem ser controlados a partir da paleta de visualização, disponível no Menu Superior Janela > Paletas. Eles podem ser identificados pela sua localização e dados de tempo.

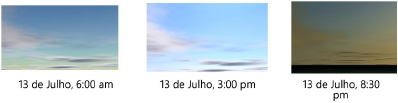

Você pode inserir vários objetos heliodon no desenho e configurá-los para diferentes períodos do dia para realizar estudos solares. Ative os objetos heliodon usando a paleta de visualização, e utilize a paleta Info de Objeto para estudar os efeitos da luz solar e das sombras em diferentes períodos do dia.
Clique
para exibir/ocultar parâmetros.
~~~~~~~~~~~~~~~~~~~~~~~~~
