Criando objetos a partir de formas

O comando Gerar Objetos desde Formas usa uma polilinha ou forma existente como caminho para criar uma variedade de objetos. Além dos objetos padrão do Vectorworks, o comando Gerar Objetos desde Formas suporta objetos de caminho personalizados (objetos de plug-in de caminho personalizado com uma extensão .vso). Para detalhes, veja Creating custom path objects.

Paredes criadas com o comando Gerar Objetos desde Formas usam as configurações atuais ativadas pela ferramenta Parede e as lajes usam as configurações atuais da ferramenta Laje.

Para criar um modificador de terreno específico, como um bloco ou bloco com borda de retenção, selecione Modificador de Terreno (é necessário o Vectorworks Architect ou Landmark) e especifique o tipo de modificador de site na lista Config da janela de diálogo Propriedades do Objeto .

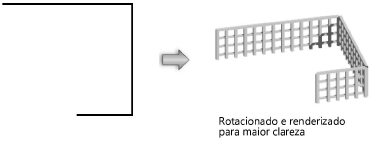

1. Desenhe uma polilinha ou selecione uma forma existente, como uma linha, retângulo, oval, polígono, arco/círculo, retângulo arredondado, polilinha ou polígono 3D que represente o caminho para a criação do objeto.

Parâmetro	Descrição
Tipo de objeto	Selecione o tipo de objeto a ser criado com base no caminho da forma; os parâmetros disponíveis variam de acordo com o tipo de objeto selecionado
Deslocamento	Para grades de proteção, corrimãos, paredes de paisagens, alguns tipos de estradas e paredes, selecione se deseja deslocar o objeto para a esquerda, direita ou centralizado na forma; selecione Personalizado para inserir uma distância de deslocamento personalizada
Deslocamento personalizado	Para guarda-corpo, corrimãos, paredes paisagísticas, alguns tipos de estradas e paredes, especifique a distância de deslocamento personalizada do objeto, se houver
Mostrar Janela de Propriedades	Selecione para exibir a janela de diálogo Propriedades do Objeto para o tipo de objeto especificado antes de criar o objeto. Isso não se aplica às plantas; em vez disso, as configurações atuais da planta são usadas. Antes de colocar plantas com Gerar Objetos desde Formas, inicialize as preferências da planta na ferramenta Planta escolhendo uma planta para colocar, o modo de posicionamento e outros parâmetros.
Remover Forma Origem	Selecione para excluir o caminho ou a forma original após desenhar o objeto
Preservar Registros (Requer Architect ou Landmark )	Se Remover Forma Origem estiver selecionado, selecione esta opção para aplicar dados de registro da forma de origem ao objeto que será criado
Espaçamento contínuo (Requer Architect ou Landmark )	Selecione para manter automaticamente o espaçamento contínuo entre as barras verticais de um objeto para o próximo, com base no valor do Espaçamento Vertical para grades de proteção ou corrimãos

4.Se Mostrar Janela de Propriedades estiver selecionado, a janela de diálogo de propriedades do objeto para o tipo de objeto especificado será aberta. Digite os parâmetros apropriados.

Se você estiver criando grades de proteção e Espaçamento Contínuo estiver selecionado na janela de diálogo Gerar Objetos desde Formas, digite a distância entre a primeira vertical e o início da forma no campo 1º Espaçamento Vertical da janela de diálogo de propriedades do objeto. Se Espaçamento Contínuo não estiver selecionado, esse valor será aplicado à primeira vertical no início de cada segmento da forma. Digite também o espaçamento a ser mantido entre as barras verticais no campo Espaçamento Vertical da janela de diálogo de propriedades do objeto.

O objeto é criado a partir da forma e seus parâmetros podem ser editados na paleta Info de Objeto.
