Mapeamento de Classes e Camadas

O comando Mapeamento de classes e camadas “mapeia” qualquer conjunto de camadas de design e / ou classes em um desenho em uma nova camada de design e / ou classe. A estrutura do arquivo pode ser simplificada, condensada e / ou renomeada. Use este recurso, por exemplo, quando um consultor estiver usando arquivos DWG ou DXF. Arquivos complexos com várias classes importados de DWG podem ser condensados ou renomeados e as classes vazias excluídas em uma única operação. O mapeamento pode ser salvo para que, na próxima vez que um arquivo for recebido desse consultor, o arquivo possa ser mapeado novamente em uma única etapa. Este mesmo procedimento pode ser revisado para o processo de fornecimento de arquivos a consultores usando uma estrutura de arquivo ou padrão de desenho diferente. VejaConceito: Visão geral das camadas Conceito: Visão geral das classes e .

Você pode usar uma camada ou arquivo de mapeamento de classe para mapear camadas DXF / DWG ou DWF durante a importação ou exportação. VejaMapeando Camadas e Nomes de Classes para maiores detalhes.

2.Modifique as classes existentes e clique em Vá para as camadas para abrir a janela de diálogo Mapeamento de camada. A janela de diálogo Mapeamento de camadas é idêntica em layout à janela de diálogo Mapeamento de classes.

Parâmetro	Descrição
Classes/Camadas existentes	Lista as classes existentes ou camadas de projeto no arquivo; camadas ou classes que não são movidas para a lista de propostas ou mescladas são excluídas
Adicionar >	Adiciona uma camada ou classe da lista de camadas ou classes existentes à lista Proposta
Mesclar >	Adiciona uma camada ou classe à lista mesclada; camadas ou classes nesta lista serão mescladas com a camada ou classe que está selecionada na lista Proposta
< Remover	Remove o Item selecionado da lista
Novo	Cria uma nova classe ou camada na lista Proposta
Renomear	Renomeia a camada ou classe proposta selecionada
Itens Mesclados	Lista camadas ou classes a serem mescladas com a camada ou classe selecionada na lista Proposta. A mesclagem ocorre quando a próxima ação é executada na janela de diálogo, para que as camadas e classes sejam mescladas continuamente. Selecionar uma camada ou classe proposta lista seus itens mesclados novamente para que as alterações possam ser feitas, se desejado.
Remover	Remove o Item selecionado da lista
Carregar	Abre um arquivo de mapeamento salvo anteriormente
Salvar	Salva o mapeamento de camada ou classe como um arquivo; as configurações de mapeamento de camada e classe são salvas separadamente. Isso economiza tempo ao fazer as mesmas modificações em vários desenhos configurados de forma semelhante.
Reiniciar tudo	Move todos os itens propostos e mesclados de volta para a lista Existente
Excluir classe/camada vazia no desenho proposto	Exclui todas as camadas e classes que não possuem itens associados a elas
Vá para Camadas >/ Vá para Classes>	Alterna entre as janelas de diálogo mapeamento de classe e mapeamento de camada

Ao selecionar classes e camadas existentes e propostas, pressione e segure a tecla Shift para selecionar vários itens contíguos ou pressione e segure a tecla Ctrl (Windows) ou a tecla Comando (Mac) para selecionar itens não contíguos.

O desenho é atualizado, usando a nova camada e mapeamento de classe. Camadas e classes não movidas para a lista Proposta ou Mesclada são excluídas do arquivo, junto com quaisquer objetos nessas camadas ou classes.

Criação manual de arquivos de mapeamento de classes e camadas

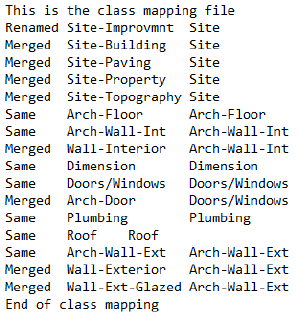

Você pode criar arquivos de texto (.txt) para mapear classes e camadas de projeto usando qualquer editor de texto. As classes e camadas são listadas em arquivos separados. O formato dos arquivos é o mesmo, exceto que a primeira e a última linha identificam se as classes ou camadas estão sendo mapeadas.

● A primeira linha deve ser Este é o arquivo de mapeamento de classe ou Este é o arquivo de mapeamento de camada (sem pontuação).

● Abaixo, crie uma linha separada para cada mapeamento. Cada linha contém três itens, separados por guias. O primeiro item indica como alterar o nome da classe ou camada ( Renomeado , Mesmo ou Mesclado ), seguido pelos nomes existentes e propostos. As classes ou camadas que não estão listadas são excluídas.

● A última linha deve ser Mapeamento de fim de classe ou Mapeamento de fim de camada (sem pontuação).
