Criando Recortes em um Telhado

Você pode usar o comando Recortar Superfícies e a ferramenta Recorte para fazer aberturas em um objeto de telhado.

Para definir o tipo de corte de furo (vertical, espalhado ou quadrado), edite o telhado como descrito em Remodelando Águas de Telhado.

Comando

Caminho

Recortar Superfícies

● Modificar

● Menu contextual

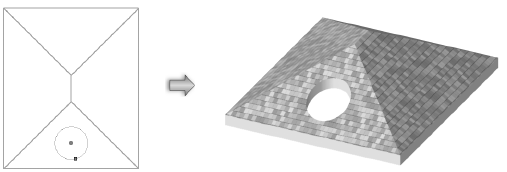

Para fazer uma abertura usando o comando Recortar Superfícies :

1. Desenhe uma ou mais formas 2D para o recorte (retângulo, círculo, oval, polígono, polilinha ou arco) no objeto de telhado.

2.Selecione o(s) objeto(s) de recorte e o objeto de telhado.

3.Selecione o comando

4.As formas são recortadas do telhado, e os objetos de recorte são selecionados.

5.Exclua os objetos de recorte.

Modo

Ferramenta

Conjunto de Ferramentas

Atalho

Exclusão

Aparar

Básicas

● Shift+N (Windows)

● Option+C (Mac)

P ara criar um recorte usando a ferramenta Recorte:

1. Selecione o objeto de telhado.

2.Clique na ferramenta e no modo e, em seguida, selecione a forma de recorte apropriada (retângulo, polígono ou círculo).

3.Clique e arraste para criar uma cerca. O telhado será recortado de acordo com a forma do recorte.

~~~~~~~~~~~~~~~~~~~~~~~~~
