Editandoa geometria dalaje com modificadores3D

Uma laje pode ser modificada por uma forma 3D, como uma extrusão, extrusão cônica, extrusão ao longo do caminho, varredura, malha sólida ou fechada. Essas modificações permitem que uma laje tenha uma rampa, adicione vigas de suporte ou inclua recursos de drenagem. Os limites do modificador podem ser definidos especificamente de acordo com sua forma, ou podem simplesmente ser definidos pelo limite da laje.

Crie uma seção sólida a partir de um objeto de classificação conforme descrito em Criando uma seção sólida a partir de objetos grade e use o sólido inclinado resultante como um modificador 3D.

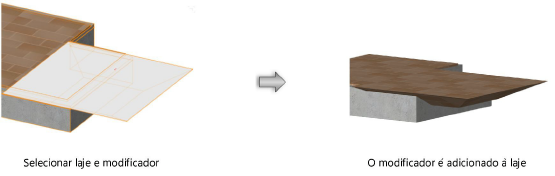

Adicionando um objeto 3D a uma laje

Para adicionar um objeto 3D a uma laje:

1.      Selecione a laje e o modificador 3D.

2.Selecione o comando

A janela de diálogo Adicionar Objeto 3D à Laje é aberta.

Clique para exibir/esconder os parâmetros.

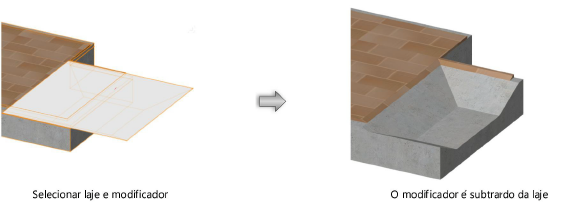

Subtraindo um objeto 3D de uma laje

Para subtrair um objeto 3D de uma laje:

1.      Selecione a laje e o modificador 3D.

2.Selecione o comando

A geometria 3D é subtraída de todos os componentes sobrepostos.

~~~~~~~~~~~~~~~~~~~~~~~~~

Alterando o modificador de laje

Editando geometria de laje com modificadores 2D
