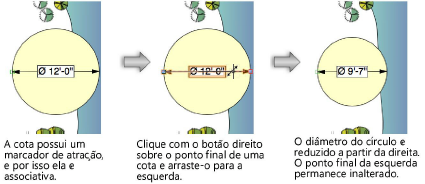

Modificando visualmente o comprimento da cota

●       Para cotas lineares, clique no ponto final de uma linha de chamada usando a ferramenta Seleção e em seguida arraste-o paralelamente à cota.  Nas cotas sequenciais, esse procedimento modifica o tamanho das cotas adjacentes automaticamente.

●       Em cotas angulares, de comprimento ou de diâmetro, clique no ponto final da linha de chamada usando a ferramenta Seleção e arraste para o local desejado.

Nas cotas associativas, qualquer alteração no comprimento de uma cota linear, radial ou de diâmetro também altera o tamanho do objeto associado.

Para entrar com um valor específico, use o campo Comprimento na paleta de Informação de Objeto.

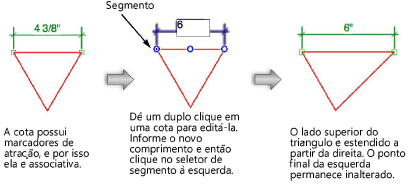

Digite o comprimento de uma cota no desenho

(cotas lineares e sequencial)

Dê um duplo clique em qualquer lugar da cota para acessar o modo de edição de texto. Informe o comprimento desejado e então use o seletor de posição do segmento para especificar o segmento desejado permanecerá fixo se a cota for redimensionada.

Se preferir, escolha a ferramenta Texto e então clique no texto da cota para acessar o modo de edição de texto.

Em cotas associativas, uma mudança no comprimento de uma cota linear também altera o tamanho do objeto associado.

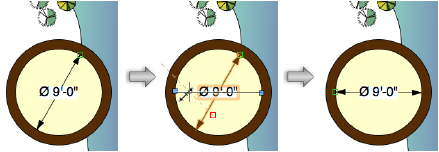

Modificando a rotação de uma cota radial ou de diâmetro

Clique em qualquer lugar nas linhas de chamada usando a ferramenta Seleção e arraste para a direção desejada.

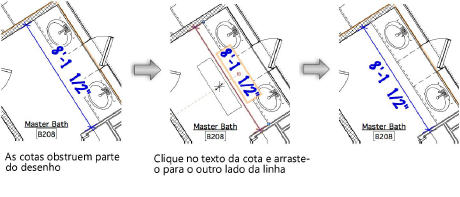

Alterando a posição do texto da cota

Clique no texto usando a ferramenta Seleção e arraste-o para o local desejado.  O texto em uma cota angular só pode ser movido ao longo da curva da cota. O texto em outras cotas pode ser movido em qualquer direção.

Nas cotas lineares e de comprimento de arco, segure a tecla Shift ao arrastar o texto para manter a distância da linha da cota.

Para informar um valor específico no deslocamento do texto, use o campo Dist. Texto na paleta Informações de Objeto.  Em cotas lineares, sequenciais e de arco, você pode adicionar uma linha de indicação do texto até a linha de dimensão se desejar.

Movendo uma cota

Usando a ferramenta Seleção, clique em uma linha de chamada (mas não no ponto final) ou em um dos dois pontos de controle em cada canto da cota, e arraste toda a cota para o novo local.  Nas cotas associativas, isto também move o objeto associado.

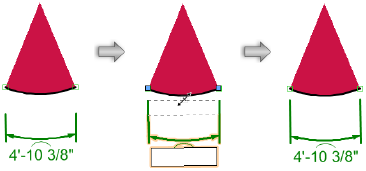

Alterar o deslocamento da linha de cota do objeto dimensionado

(cotas lineares, sequencial e de arco)

Clique na linha de dimensão usando a ferramenta Seleção e arraste-a para a posição desejada.

●       Se o padrão de cota não definir um comprimento fixo de linha de chamada, os extremos da linha permanecerão na mesma posição e o comprimento da linha de chamada será ajustado de acordo.

●       Se o padrão de cota definir um comprimento fixo de linha de chamada, a linha não será ajustada. Para sobrepor este comprimento, segure a tecla Shift ao arrastar a linha de chamada. Para informar um valor diferente no comprimento da linha de chamada, use a paleta Informações de Objeto

Para informar um valor diferente no deslocamento, use a opção Dist. Cota  na paleta Informações de Objeto

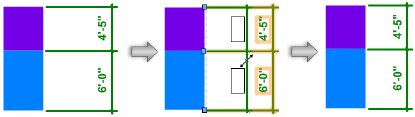

Alterar o deslocamento das linhas de testemunha do objeto dimensionado

(cotas lineares, sequencial e de arco)

Usando a ferramenta de Seleção, clique na linha tracejada cinza nos extremos da linha de chamada e arraste-a para a posição desejada.  A cota permanece inalterada e o comprimento da linha de chamada é ajustado de acordo.

●       Se o padrão de cota não definir um comprimento fixo de linha de chamada, a paleta Informações de Objeto mostrará que a linha de chamada tem uma sobreposição de deslocamento.

●       Se o padrão de cota definir um comprimento fixo de linha de chamada, a paleta Informações de Objeto mostrará que a linha de chamada tem uma sobreposição de comprimento.

Para usar valores específicos no deslocamento ou no comprimento das linhas de chamada, use a Sobreposição  disponível na paleta Informações de Objeto.

Se a cota possuir mais de uma sobreposição no deslocamento ou no comprimento, cada linha de chamada terá sua própria linha tracejada para edição.

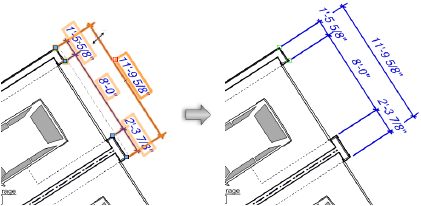

Modifique os deslocamentos de várias linhas de cota ou linhas de chamada de uma só vez

(dimensões lineares e sequencial)

 Usando a ferramenta de Seleção, selecione as cotas que você deseja alterar. Arraste uma das linhas de dimensão para o local desejado. Todas as linhas serão movimentadas à mesma distância. Arraste uma das linhas tracejadas cinza que representam o deslocamento da linha de chamada para o local desejado. Os extremos de todas as linhas de chamada serão movimentados à mesma distância.
