Comprimento

Nas cotas lineares e de linha base, e em cotas individuais dentro de uma cota sequencial, esta opção modifica o comprimento da cota. Nas cotas associativas, esta opção também altera o comprimento do objeto associado.

Use o seletor de posição de segmento à esquerda do campo para especificar quais segmentos da cota (ponto final ou ponto central) permanecerão inalterados quando a cota for modificada. Este ponto fixo é uma opção global para todas as edições feitas em comprimentos de cotas lineares e de linha base.

Raio

Nas cotas radiais e de diâmetro, esta opção define o comprimento da cota (sem alterar o ponto central dela). Nas cotas associativas, esta opção também altera o raio do objeto associado.

Padrão da Cota

Define o padrão da cota selecionada; esta seleção determina quais campos são exibidos na paleta Info de Paletas ou janela Propriedades.

Distância da Cota

Permite definir a distância de deslocamento entre a cota e o objeto dimensionado

Setas Internas

Posiciona as setas internamente às Linhas de Chamada.

Compactar

Para cotas radiais com Setas Internas ativadas, isso reduz a linha de cota para 1/3 do raio real sendo dimensionado

Arco Interno

Permite mudar o lado do ângulo a ser mostrado em cotas angulares. Desselecione para mostrar o ângulo oposto (externo às linhas de chamada).

Linhas de Chamada

Visível

Em cotas lineares e de arco, permite definir se a linha de chamada é exibida em ambas as extremidades da linha, no início, no final ou não. Em objetos de cota sequencial, esta opção permite escolher se você deseja exibir todas ou nenhuma das linhas de chamada.

Ang. Chamada

Para cotas em arco, permite definir se as linhas de chamada serão perpendiculares à corda ou à tangente no arco.

Sobreposição

Para cotas em arco e lineares, permite definir os valores de sobreposição do comprimento ou do deslocamento em uma ou ambas as linhas de chamada.

Nos objetos de cota sequencial, por padrão, somente há um único valor de sobreposição para o comprimento ou a distância de deslocamento para todas as linhas de chamada. Para definir uma sobreposição em uma cota específica, clique com o botão direito (Windows) ou clique segurando Ctrl (Macintosh) no texto, e clique em Editar Cota no menu de contexto.

Texto

Estilo de Texto

Selecione um estilo de texto pela lista de opções disponíveis.  Para usar o estilo associado com a classe, escolha <Estilo Classe de Texto>. Para formatar o texto utilizando opções no menu de texto, selecione <Sem Estilo>. VejaUsando Estilos de Texto Formatando Textos e .

Distância de Texto

Define a Distância que o texto de cota será afastada da linha de cota. Para texto não alinhado, o deslocamento é medido pela aresta mais próxima do texto (direita ou esquerda). Um valor de zero coloca o texto em cima da linha.

Dependendo do tipo de cota e da configuração de Rotação de Texto, o campo de Distância de Texto poderá não ser aplicável.

●       Cota Linear: Texto pode ter uma distância para cada configuração de rotação.

●       Cota Arqueada e Ângulo: Apenas texto alinhado poderá ter deslocamento

●       Cota Radial: Texto alinhado poderá ter deslocamento quando estiver dentro ou fora do circulo; Texto não alinhado poderá ter deslocamento apenas fora do circulo.

Rotação de Texto

Define a orientação do texto de cota para a linha de cota, mesmo quando o texto de cota é movido.

●       Horizontal: Mantém o texto horizontal

●       Alinhado: Mantém o texto alinhado paralelamente a linha de cota

●       Horiz/Vert: Mantém o texto alinhado verticalmente para uma cota vertical e horizontal em qualquer outro caso.

Auto Posicionar Texto

Alinha automaticamente o Texto de Cota para o centro da Linha de Cota; desselecione para permitir um controle manual da posição do texto.

Virar Texto

Espelha o texto de cota para o lado oposto da Linha de Cota.

Texto em Caixa

Insere uma caixa ao redor do Texto de Cota.

Indicator de Arco

Exibe um gráfico sobre a medida de dimensão.

Linha de Indicação

Em cotas lineares, sequenciais e de arco, permite desenhar uma linha de indicação da cota até a linha de dimensão.  Se preferir, use a paleta Atributos para adicionar um marcador final à linha de indicação (vejaAtributo de Marcadores ); O marcador final usará por padrão o estilo especificado para o padrão de cota atual, mas pode ser alterado.

Dimensão a Esquerda

Alterna a indicação da cota radial do lado direito para o esquerdo do objeto

Mostrar Dual

Seleciona qual a unidade a ser mostrada (apenas quando for uma cota com layout dual disponível). Disponível apenas quando for uma cota com layout dual disponível.

Primária/Secundária

Use estas opções para visualizar os parâmetros de ajuste de precisão, texto em caixa e prefixo/sufixo da cota primária ou secundária. Disponível apenas quando for uma cota com layout dual disponível.

Precisão

Define a precisão a ser usada na cota.;  as opções são fracionárias ou decimais, dependendo do Estilo de arredondamento definido na caixa de diálogo Unidades (consulte Unidades)

Mostrar Valor da Cota

Oculta ou mostra o valor real medido pela cota no desenho. Nota  texto não é afetado por esta configuração

Prefixo

Digita um texto que aparecerá antes do Texto de Cota.

Sufixo

Digita um texto que aparecerá depois do Texto de Cota.

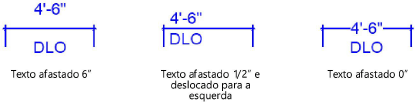

Nota

Informe o texto a ser exibido no lado oposto da linha da cota do valor da cota. (Se o valor da cota for exibido no meio da linha, a nota será exibida no próximo parágrafo). Se o valor da cota for movido, a nota será movida com ele, e manterá a mesma distância a partir da linha na direção oposta.

O texto da nota usará a mesma fonte, tamanho e estilo do valor da cota.

Tolerância

A opção Nenhuma (default) não irá mostrar nenhuma tolerância no valor da cota.

Superior/Inferior/Mostrar como Digitado

Quando uma tolerância é selecionada, define os valores da tolerância e como elas são exibidas
