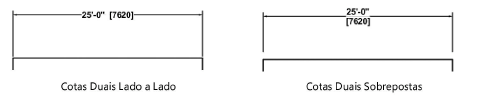

Cotas Duais exibem duas configurações de valores, como polegadas e milímetros, dentro de uma única cota. Estes valores tem unidades e atributos independentes. Cotas Duais podem ser exibidas lado a lado ou sobrepostas.
Controla as unidades para cada cota através do comando Modificar > Ajustes do Documento > Unidades. A unidade primária usa as Unidades definidas na aba Visualização Geral da janela de Unidades. As configurações na aba Cotas Secundárias fornecem controle completo da unidade de medida, sigla da unidade, arredondamento e formatação decimal usados para a cota secundária.
Uma vez que uma cota dual é posicionada no desenho, ajuste os atributos individuais para ambas cotas primária e secundária a partir da paleta Info de Objetos. Os atributos de Cotas Duais e Prim /Sec se aplicam para cotas duais.
~~~~~~~~~~~~~~~~~~~~~~~~~
