Para manipular o plano de trabalho diretamente:
As operações do plano de trabalho podem ser executadas usando as alças no plano selecionado ou usando o Comandos do plano de trabalho.
Manipule o plano de trabalho rotacionando sobre qualquer um dos três eixos (X ‘, Y’ e Z ‘) ou movendo a origem do plano de trabalho. O plano de trabalho pode ser movido, mas não rotacionado, quando estiver na vista de planta rotacionada (necessário o Vectorworks Design Series). Veja Girando o plano.
|
|
Para manipular o plano de trabalho diretamente: |
1. Clique na ferramenta Seleção na paleta Ferramentas Básicas.
2.Em uma vista 3D, selecione o plano de trabalho clicando em sua borda ou em qualquer um dos seus eixos. Como alternativa, dê um duplo clique em um objeto plano para reativar o plano de trabalho no qual foi criado.
O plano de trabalho deve ser selecionado para que as alças fiquem visíveis. Quaisquer outros identificadores de remodelação de objetos ficam ocultos temporariamente, para evitar confusão.
3.O plano de trabalho é exibido com alças.
Cada eixo possui duas alças para rotação em torno dos outros dois eixos. As alças vermelhas rotacionam em torno do eixo X ‘, as alças verdes rotacionam em torno do eixo Y’ e as alças azuis rotacionam em torno do eixo Z ‘. Mover o cursor sobre um eixo exibe uma visualização mostrando a direção da rotação. A alça de diamante azul na origem do plano de trabalho move a origem do plano de trabalho.
|
Ação |
Descrição |
|
Rotacionar o plano de trabalho |
Clique em uma das alças do eixo. O cursor de rotação é exibido. Mova o cursor para rotacionar o plano em torno do eixo selecionado e clique para definir.
|
|
Mover a origem do plano de trabalho |
Clique na alça central. O cursor de movimentação é exibido. Mova o cursor para mover o plano e clique para definir.
|
4.Depois que o plano de trabalho estiver posicionado, pressione a tecla Esc ou clique fora do plano de trabalho. A posição pode ser salva com os comandos do plano de trabalho ou na paleta Planos de Trabalho.

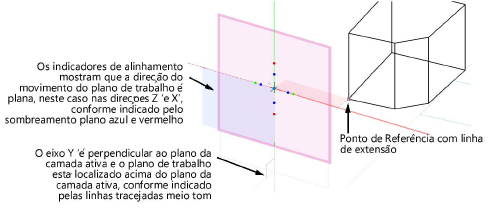

Use as alças em combinação com as dicas do SmartCursor para manipulação precisa em relação a outros objetos.
~~~~~~~~~~~~~~~~~~~~~~~~~
