Atrair aos Pontos Referenciais

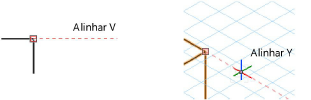

Quando a atração aos pontos referenciais estiver ativada, você poderá armazenar temporariamente um ponto onde o cursor parou por alguns segundos ou onde uma tecla de atalho foi pressionada. Assim que o Ponto Referencial for definido, você poderá alinhá-lo horizontalmente, verticalmente ou a um ângulo específico usando as linhas de extensão e as dicas do SmartCursor.

Para definir um Ponto Referencial, deixe o cursor sobre o ponto de um objeto por alguns segundos ou pressione a tecla T. Uma caixa é exibida indicando que o Ponto Referencial foi definido.

Um Ponto Referencial especial chamado de datum pode ser usado para temporariamente definir uma nova origem para fins de atração e medição. O datum não precisa estar em um objeto e pode ser colocado em qualquer lugar. Quando um datum é usado, todas as medições ao longo dos eixos X e Y são feitas a partir deste ponto, ao invés da origem do desenho, até que o datum seja movido ou desativado. Quando um dado é criado, A barra de dados mostra coordenadas relativas ao dado, usando o ponto do dado como origem. Se um dado é definido antes de mover um objeto com a ferramenta de Seleção, A localização do objeto e o angulo serão medidos relativos ao dado inserido.

Para definir um datum, deixe o cursor parado por alguns segundos ou pressione a tecla G. O datum é exibido como um pequeno círculo no ponto escolhido. Veja Barra de Dados e Opções de Editar Grupo para ativar a barra de Dados Flutuante automaticamente após um dado ser definido.

O SmartCursor se lembra de até três pontos referenciais, a partir do qual os pontos mais antigos são apagados. Você pode remover um Ponto Referencial deixando o cursor parado ou pressionando a tecla de atalho novamente sobre o ponto.

Deve-se ativar qualquer opção de atração para que seja possível localizar pontos referenciais, e por isso recomendamos que pelo menos a opção Atrair ao Objeto esteja selecionada.

2.Clique em Organizar > Ajustes do SmartCursor, ou dê um duplo clique na opção Distância na paleta de Atrações.

A janela de diálogo Ajustes do SmartCursor é exibida. Na aba Ponto Referencial, especifique as opções para a atração ao Ponto Referencial.

Parâmetro	Descrição
Extensões Horizontais/Verticais	Mostra uma linha de extensão quando o cursor é alinhado horizontalmente, verticalmente, ou na direção X, Y ou Z com uma linha de extensão ou datum
Linhas de Extensão	Cria uma linha de extensão a partir de um Ponto Referencial ao desenhar em um ângulo de atração e quando o SmartCursor estiver alinhado perpendicularmente ao Ponto Referencial.
Atrair à Linha Entre Linhas de Extensão	Ajusta à linha de extensão entre as linhas de extensão
Permite Extensões A Partir de Linhas de Extensão Próximas	Cria linhas de extensão a partir das linhas de extensão localizadas próximas ao cursor. Quando desativada, esta opção evita a criação de linhas de extensão próximas ao cursor, para que o alinhamento não aconteça com as linhas de extensão obtidas sem intenção em desenhos complexos.
Ativar Ponto Referencial	Define um ponto de referência na posição do cursor quando o cursor pausa por um determinado numero de segundos. (Usuarios experientes podem querer reduzir a pausa para 0.1 ou 0.2 segundos) Alternativamente, aperte a tecla T para definir ou soltar um ponto de referência na posição do cursor, mesmo se a opção Adquirir Ponto de Referência estiver desabilitada.
Ativar Datum	Define um datum flutuante para definir uma origem de dados temporária ao parar o cursor por um certo número de segundos (este intervalo deve ser maior do que o tempo de aquisição dos pontos referenciais). Você também pode pressionar a tecla G para definir ou excluir um datum mesmo se a opção Ativar Datum estiver desativada.
Deslocamento do Datum	Define o deslocamento a partir do datum temporário, que será indicado por um marcador adicional ao longo da linha de extensão; informe o valor do deslocamento.
