Alinhando objetos ao plano de trabalho

A ferramenta Definir Plano de Trabalho e a ferramenta Alinhamento ao Plano compartilham a mesma posição no conjunto de ferramentas. Clique e segure o mouse na ferramenta visível para abrir a lista (veja). e selecione a ferramenta desejada.

Quando o plano de trabalho estiver definido no local desejado, ele poderá ser usado para posicionar objetos 3D. Uma maneira de alinhar objetos com precisão no espaço 3D é alinhá-los ao plano de trabalho, usando a ferramenta Alinhamento ao Plano.

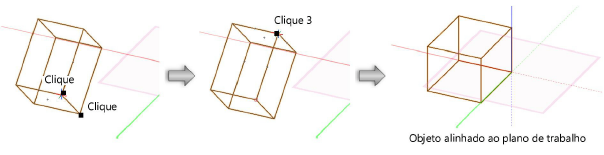

Definindo objetos para o plano de trabalho com três pontos

Para alinhar um objeto ao plano de trabalho com três pontos:

1.      Em uma vista 3D, defina a localização do plano de trabalho.

2.Selecione o objeto para alinhar ao plano de trabalho.

3.Clique na Ferramenta.

4.Clique em um local no objeto para alinhar com a origem do plano de trabalho.

5.Clique em um segundo ponto no objeto para definir o eixo X.

A linha entre o primeiro e o segundo ponto define a posição do eixo X.

6.Clique em um terceiro ponto no objeto para definir o eixo Y.

A linha entre o segundo e o terceiro ponto define a posição do eixo Y.

O objeto se alinha ao plano de trabalho, conforme definido por esses pontos. Se a superfície foi alinhada por engano com o lado errado do plano de trabalho, use a ferramenta Espelhar para virar o objeto para o lado oposto do plano de trabalho.

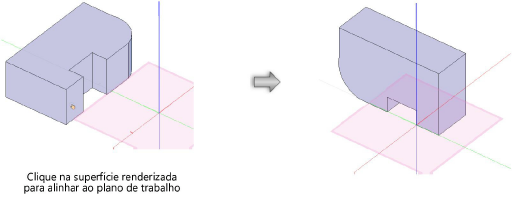

Definindo uma superfície de objeto no plano de trabalho

Um objeto renderizado pode ser alinhado ao plano de trabalho.

Para alinhar um objeto renderizado ao plano de trabalho:

1.      Selecione uma vista 3D e um modo de renderização de sólido (Sombreamento, Sombreamento Sólido, Sombreamento Sólido sem Linhas ou Sombreamento Sólido Final) para o desenho.

2.Selecione o objeto 3D para alinhar ao plano de trabalho.

3.Clique na Ferramenta.

O cursor muda para um dedo apontador quando está sobre a superfície de um objeto renderizado.

4.Clique na superfície para alinhar com o plano de trabalho.

A superfície selecionada do objeto está alinhada ao plano de trabalho.
