Mapeando Imagens de Preenchimento

2.Clique em um objeto que contenha a imagem de preenchimento aplicada. Apenas um objeto por vez pode ser editado. Um retângulo com oito alças (retângulo de manipulação) é posicionado sobre a hachura.

3.Use o retângulo de referência para ajustar a origem de aplicação da imagem, o comprimento (escala) nos eixos i e j, e o ângulo de rotação da aplicação. A hachura também pode ser deslocada com as setas.

Ação	Descrição

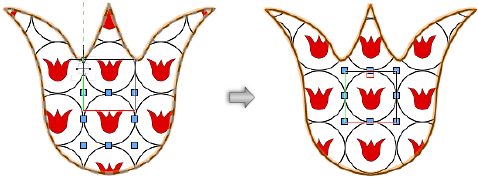

Editar a localização do preenchimento (origem da imagem)	Clique e arraste o objeto editado inteiro, movendo-o para a localização desejada.

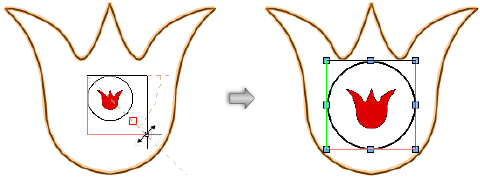

Editar a localização dos eixos i e j da imagem	Clique em uma alça de canto (o cursor de redimensionamento é exibido) e arraste a alça para o novo tamanho. Pressione a tecla Shift enquanto arrasta para restringir a proporção da imagem. Clique para confirmar o ajuste.

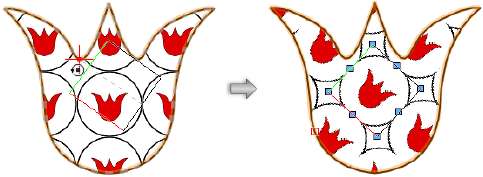

Editar a rotação da imagem	Clique em uma alça lateral (o cursor rotacionar é exibido) e arraste a alça para o novo ângulo de rotação (ou pressione a tecla Tab e insira um valor Rotação na barra de dados). Clique para confirmar o ajuste. Pressione a tecla Ctrl (Windows) ou Cmd (Macintosh) durante a operação para rotacionar a imagem em torno de seu centro.

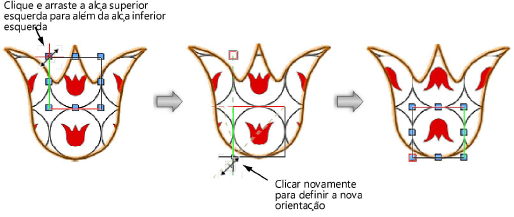

Inverter ou Espelhar a Imagem	Clique e arraste um canto do objeto de edição além de outro canto do objeto de edição. Clique para confirmar o ajuste. Arraste horizontal ou verticalmente para inverter a imagem nessa direção; arraste na diagonal para inverter a imagem na horizontal e na vertical.

As opções na janela Configurações de Imagem (acessada a partir da paleta Atributos) também afetam o mapeamento da imagem. Quando o botão de link entre os campos I Comprimento e J Comprimento é selecionado, a imagem não pode ser invertida ou espelhada arrastando as alças do objeto de edição na vertical ou na horizontal; apenas arrastar na diagonal é permitido. Use as opções Inverter Horizontalmente ou Inverter Verticalmente nesta janela de diálogo para alterar a orientação da imagem de preenchimento sem mover ou redimensionar a imagem.
