Boa noite!

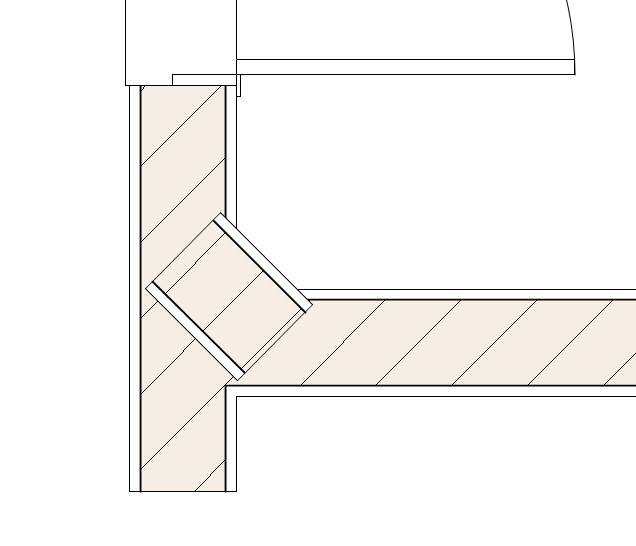

Alguém sabe me dizer como faço para criar um chanfro em 45 graus no encontro de duas paredes? Tentei fazê-lo com uma terceira parede, mas não consegui juntar ela e seus componentes às outras duas... Obrigado, João Paulo

Olá joão,
Seria interessante você usar o comando Junção de Paredes , e depois usar o comando Junção de Componentes, para acertar as conexões entre os revestimentos, fique atento ao tipo de encontro (T, L), e se é aberto ou fechado o encontro desejado.

Boa tarde.

Estou usando sim nas paredes principais, mas a questão é fazer o chanfro (que na realidade esconde um cano) na parte interna do ambiente mas mantendo as 2 paredes principais perpendiculares entre si. Não posso ver as costas do chanfro na face oposta da parede...

Uma outra possibilidade então é adicionar um ressalto na parede!

Você pode fazer isso no próprio topo/planta com um polígono 2D.
Seleciona a parede e o polígono a ser adicionados e com o botão direito(menu contextual), clique em adicionar superfície, ele da até as opções de usar os mesmos materiais da parede.

Aqui esta esse caminho no menu ajuda com mais detalhes:
https://app-help.vectorworks.net/2021/e ... rhsyns=%20

Acho que pode dar certo!

obrigado, vou tentar
